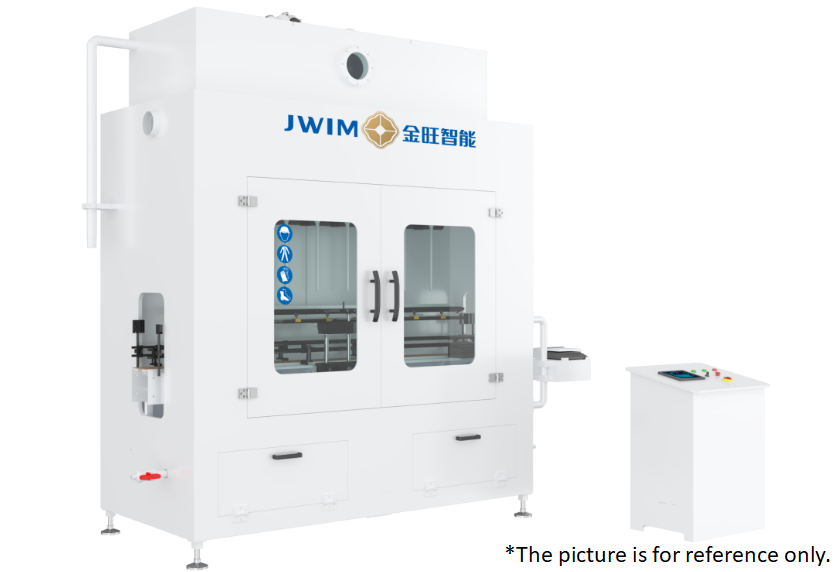

Máquina de llenado lineal para microordenadores CDP30-6E
1.Introducción
La máquina de llenado lineal de microcomputadora CDP30-6E es adecuada para empacar material con buena fluidez.Es controlado por el PLC, interfaz humana y fácil operación.
2.Dimensión de la máquina
3Parámetros técnicos
1 Capacidad de llenado Botella de 1000 ml ≤ 800 BPH botella de 5000 ml ≤ 350 BPH
* agua como medio, varía según el tamaño del producto, el material de embalaje, las características del material, etc.
2 Botellas aplicadas Botella redonda:Φ40-95 mm altura de la botella 80-230 mm
Botella plana:L:80-200 mm W:80-140 mm H:140-340 mm
3 Precisión de llenado Se aplicarán las siguientes medidas:
*La precisión de medición varía según las características del material, la cantidad de llenado y el dispositivo de alimentación
4 Alturas de las entradas 2560 mm
5 Diámetro de la entrada F35 mm
6 Fuente de aire 0.6-0.8MPa
7 Fuente de energía Se aplican las siguientes condiciones:
8 Dimensión externa: Se trata de un sistema de control de velocidad.
9 Peso Alrededor de 650 kg.
4Configuración eléctrica
S.N. Nombre Marca del producto Las observaciones
1 PLC El Sr. Schneider
2 Pantalla táctil El Sr. Schneider
3 Conversor de frecuencia El Sr. Schneider
4 Contando el fotoeléctrico Enfermo
5 Fuente de alimentación de conmutación El Sr. Schneider
6 Interruptor de presión El SMC
7 El cilindro FTEP
8 Válvula de solenoide FTEP
9 El botón El Sr. Schneider
10 Luz de alarma El Sr. Schneider
11 Disminución El Sr. Schneider
6Ventajas.
6.1. Buen rendimiento de corrosión, adecuado para el llenado automático de líquido corrosivo con buena fluidez.
6.2El marco externo, la caja de material, el tubo de alimentación, el marco de transporte, la cabeza de llenado, la detección del nivel de líquido, la válvula,el asiento de apoyo del cuchillo, etc., está hecho de material PP anticorrosivo con un buen rendimiento anticorrosivo.
6.3- Tanque de acumulación de líquido, cuchillo de bloque de cilindro, partes de transición del actuador, piezas de elevación de la cabeza de llenado, soporte fotoeléctrico, tubo de roscado, tubo de escape con tratamiento de teflón en aerosol,rendimiento anticorrosivo.
6.4Diseño independiente de la caja eléctrica, cubierta de puerta de vidrio endurecido para sellar el cuerpo de la máquina, sistema de escape de aire por encima de la cabeza de llenado,su interfaz se puede conectar con el sistema de aire inducido de la fábrica para descargar los gases residuales generados durante el proceso de llenado, que es más seguro y respetuoso con el medio ambiente.
6.5. La cabeza de llenado utiliza el método de llenado por inmersión en cilindro de aire,que puede reducir la espuma del material espumante y evitar la contaminación de la boca del frasco causada por el desbordamiento de la materia
6.6El sistema de control eléctrico adopta la configuración Schneider, sistema de control eléctrico integrado, más estable y confiable, seguro y verde, bajo consumo de energía.
6.7El nombre de la tráquea y la marca de la fotoelectricidad en el equipo, que es conveniente para el mantenimiento y la reparación.
6.8Sistema de detección inteligente multicanal
1Además del control normal del nivel de líquido de trabajo, se añaden dispositivos de detección de alto y bajo nivel de líquido y alarmas acústicas y luminosas para evitar niveles anormales de líquido.
2Prueba de la presión del aire de SMC en Japón Cuando la presión del aire es inferior al valor establecido, el equipo se alarma y se detiene automáticamente.
