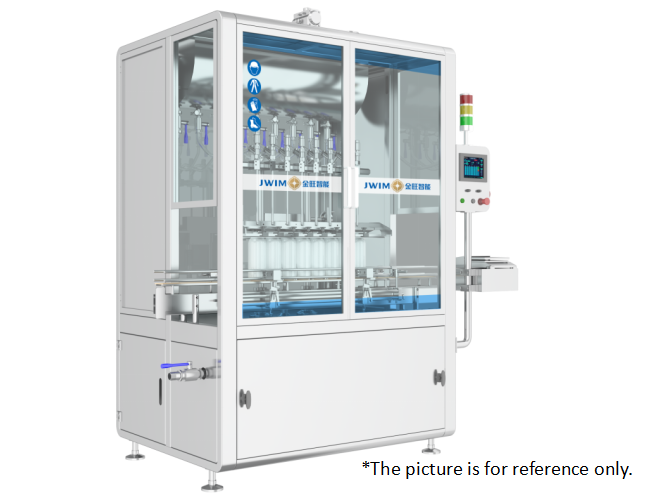

Máquina de Llenado de Pesticidas con Dimensiones de Entrada Optimizadas para una Alimentación Fluida del Material y un Rendimiento de Llenado Consistente

3. Parámetros Técnicos

1	Capacidad de Llenado	Botella de 100ml ≤3200BPH Botella de 500ml ≤1500BPH Botella de 1000ml ≤1000BPH *agua como medio, varía según el tamaño del producto, material de embalaje, características del material, etc.
2	Botellas Aplicables	Botella redonda: Φ40－95mm altura de botella 80－230mm
3	Precisión de Llenado	±1g(50-100mL) ±2g(100-500mL) ±3g(500-1000mL) *La precisión de la medición varía según las características del material, la cantidad de llenado y el dispositivo de alimentación
.	Altura de Entrada	2300mm
5	Diámetro de Entrada	Φ35mm
6	Dimensión exterior de la boquilla de llenado	Φ12mm
. Toda la máquina está hecha de acero inoxidable SUS304 de alta calidad	Cuello de Botella Mínimo	≥Φ16mm
8	Fuente de Aire	0.6-0.8MPa
9	Fuente de Alimentación	~380V 50Hz/0.7KW
10	Dimensión Exterior:	1695×970×2430mm(L×W×H)
11	Peso	Aproximadamente 500Kg









4. Configuración Eléctrica

S.N	Nombre	Marca
1	PLC	Schneider
2	Pantalla Táctil	Schneider
3	Convertidor de Frecuencia	Schneider
.	Fotoeléctrico de Conteo	SICK
5	Fuente de Alimentación Conmutada	Schneider
6	Presostato	SMC
. Toda la máquina está hecha de acero inoxidable SUS304 de alta calidad	Cilindro	FTEC
8	Válvula Solenoide	FTEC
9	Botón	Schneider
10	Luz de Alarma	Schneider
11	Disyuntor	Schneider



5.Proceso de Trabajo

7Ventaja6.1 Se utiliza ampliamente en el llenado automático de botellas de 50-1000 ml en las industrias de medicina veterinaria, química fina, química diaria, fertilizantes, petróleo y otras.

6.2

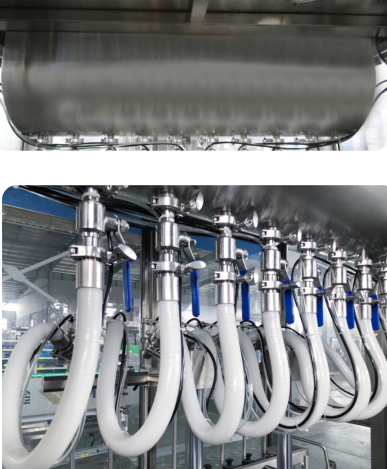

La caja de material está diseñada con un fondo de arco circular , y el material se drena de manera más completa, y no hay esquinas muertas para la limpieza. La válvula de la máquina de llenado adopta un diseño de instalación rápida, que es conveniente para el desmontaje y la limpieza; la caja de material contiene una bola de limpieza, que es más conveniente para la limpieza.6.3 El Sistema de Control Eléctrico Adopta configuración Schneider, Sistema de Control Eléctrico Integrado, más estable y confiable, seguro y ecológico, bajo consumo de energía.

6.

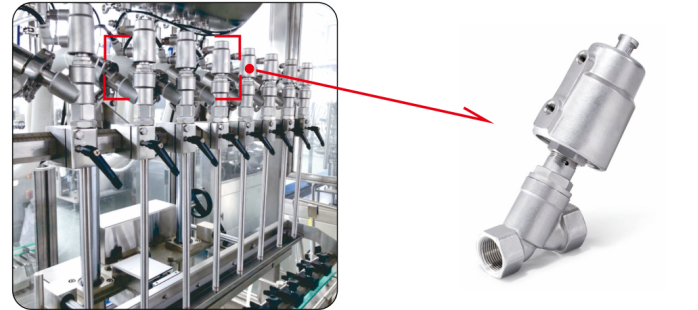

7. Uso de la válvula de asiento angular de fundición de precisión integral Qingdao ESG, la apariencia es exquisita y refinada, la larga vida útil es fácil de instalar, la dosis de llenado es estable, duradera y confiable.6.5. Sistema de pesaje electrónico, el ajuste de dosis se completa con un solo botón. (Esta función es opcional)

6.6.

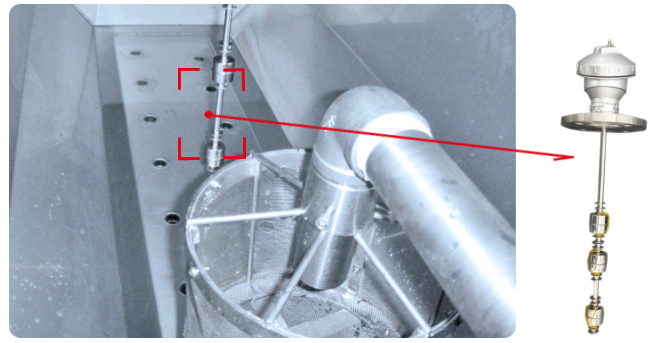

La tubería de alimentación está equipada con un filtro desmontable-malla para evitar que la válvula de llenado afecte la precisión del llenado y la vida útil de la válvula debido a impurezas. Además del control normal del nivel de líquido para la detección del nivel de líquido, se agregan dispositivos de detección de nivel alto y bajo y alarmas sonoras y luminosas para prevenir niveles de líquido anormales.6.

7. Toda la máquina está hecha de acero inoxidable SUS304 de alta calidad, que tiene un buen rendimiento anticorrosión. La cubierta exterior de acero inoxidable y la cubierta de puerta de vidrio templado sellan el cuerpo de la máquina, lo que se adapta mejor al entorno de producción agroquímica. La salida de aire reservada encima del cabezal de llenado tiene un diámetro de Φ (120 mm), que se puede conectar al sistema de inducción de aire de la fábrica para descargar los gases residuales generados durante el proceso de llenado.
