DGD-220BJA. NoextrasolarH.Máquina de embalaje de bolsas preformadas horizontal
1.Introducción

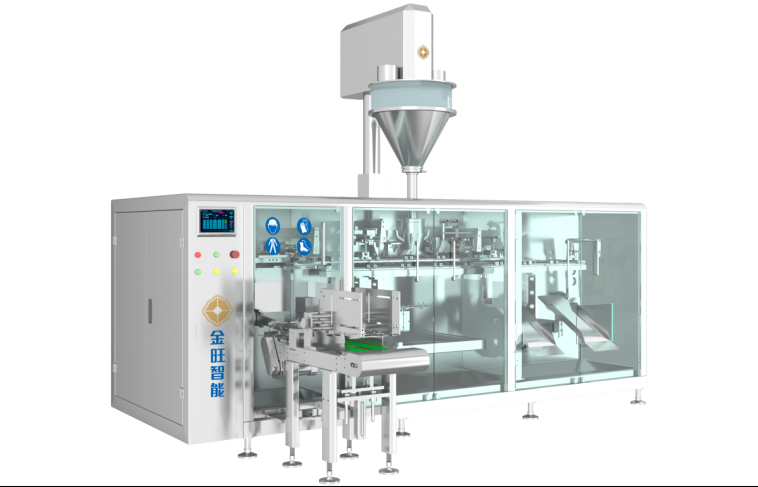

La máquina automática de embalaje de bolsas preformadas horizontal DGD-220BJ incluye un mecanismo de toma de bolsas, un mecanismo de apertura de bolsas, un mecanismo de soplado, un mecanismo de llenado, sellado térmico,Sellado y moldeado en frío, etc. Las acciones coordinadas de cada mecanismo se completan a través de la estructura de enlace mecánico y de la cámara, y la señal de posición es devuelta por el codificador en el eje principal.Bajo el control programable de un PLC, se realizan las funciones de toma de bolsas → apertura de bolsas → detección → llenado → sellado → producto terminado.
La máquina tiene un diseño razonable y una apariencia novedosa, adopta un marco en forma de arco y está equipada con un sistema completo de eliminación de polvo.que cumpla los requisitos de producción de seguridad y protección del medio ambienteAl mismo tiempo, mediante la sustitución del relleno, el llenado automático de varios materiales tales como polvos y gránulos se puede realizar en esta máquina.Apto para la producción de envases de diversos tipos de productos de bolsas prefabricadas.
2.Dimensión del equipo
3.Parámetros técnicos
| 1 |
Capacidad de producción |
100 g: 45-50 envases/min; 200 g: 35-45 envases/min;
500 g: 25-35 bolsas/minuto;*La capacidad de producción real varía según el tamaño del producto, el material de embalaje, las características del material, etc.
|
| 2 |
Ámbito de aplicación |
Se aplicarán las medidas siguientes: |
| 3 |
Capacidad de embalaje |
≤ 500 g*El rango de capacidad de llenado varía según las propiedades físicas de las materias primas y el dispositivo de alimentación. |
| 4 |
Precisión |
Se aplicarán las siguientes medidas:
*La precisión de medición varía según las características del material, el volumen de llenado y el dispositivo de alimentación
|
| 5 |
Presión del aire |
0.6-0.8MPa |
| 6 |
Consumo de aire |
El valor de las emisiones de CO2 |
| 7 |
El poder |
- 380 V 50 Hz/4,5 kW |
| 8 |
Las dimensiones |
3350×2180×1400mm ((L×W×H) *No incluye el dispositivo de llenado de polvo |
| 9 |
Peso |
Alrededor de 4500Kg. |
4.Configuración eléctrica
| EE: No |
Nombre |
Marca del producto |
|
| 1 |
PLC |
El Consejo Europeo |
|
| 2 |
Pantalla táctil |
El Consejo Europeo |
|
| 3 |
Modulo de control de temperatura |
El Delta |
|
| 4 |
Interruptor de presión |
El SMC |
|
| 5 |
Sensores fotoeléctricos |
Enfermo |
|
| 6 |
Interruptor de circuito en miniatura |
El Sr. Schneider |
|
| 7 |
Conversor de frecuencia |
El Consejo Europeo |
|
| 8 |
Contactor de CA |
El Sr. Schneider |
|
| 9 |
Encoder giratorio |
El nombre de OMRON |
|
5Ventajas
5.1 Este equipo se utiliza principalmente en la producción de diversos tipos de productos de bolsas prefabricadas. El embalaje es hermoso y bien formado; casi no hay desperdicio de materiales y materiales de embalaje.

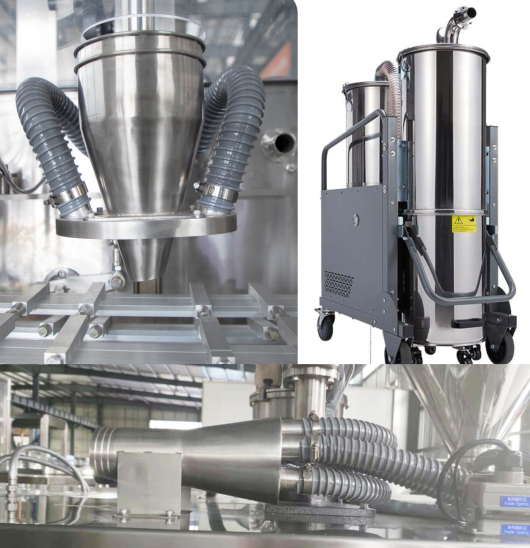

5.2 Más respetuoso con el medio ambiente: toda la máquina tiene un diseño cerrado para aislar el polvo dentro de la máquina y está equipada con un sistema de tuberías de eliminación de polvo de acero inoxidable.que sea respetuoso con el medio ambiente y libre de contaminación. (Las tuberías de eliminación de polvo y el colector de polvo son opcionales)

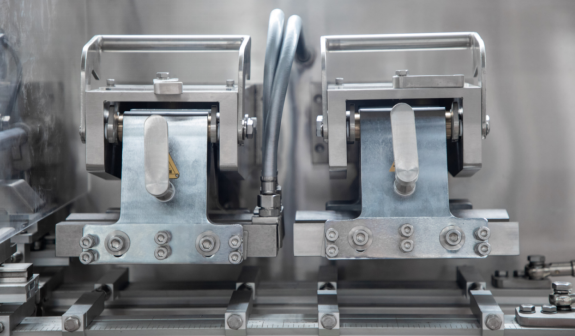

5.3 Fácil mantenimiento: La estructura de los bloques de plancha que se pueden levantar facilita el mantenimiento y la limpieza.
5.4 Ahorro de costes: función única de detección de apertura de bolsas, sin apertura de bolsas, sin llenado, sin sellado térmico, la bolsa puede reutilizarse y no se desperdicia material.
5.5 Utilizando la tecnología española de levas, las levas utilizan generalmente una levas interna, que no se mueve y tiene una mayor precisión de funcionamiento.

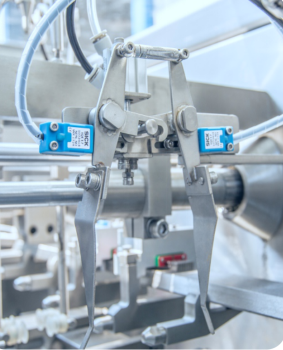

5.6 La estructura de recogida de bolsas está optimizada para extender el tiempo de succión de bolsas y hacer que la recogida de bolsas sea más precisa; al mismo tiempo, el mecanismo de colocación de bolsas de gran capacidad puede almacenar alrededor de 300-500 bolsas.Cuando el equipo esté en funcionamiento, puede reducir la frecuencia de colocación de bolsas y mejorar la eficiencia de la producción.
5.7 Más duradero:La tecnología de diseño exquisita y el procesamiento de piezas de centro CNC importadas, la alta precisión y los altos estándares garantizan la estabilidad y durabilidad de cada pieza.
5.8 Módulo integrado de control de temperatura: monitoreo en tiempo real de los cambios de temperatura, control del funcionamiento por pantalla táctil, claro de un vistazo,garantizar en la mayor medida posible la estabilidad y fiabilidad del funcionamiento del equipo.
5.9 Se incluye con una bomba de vacío para reducir el impacto de las fluctuaciones de la presión del aire externo en la carga y apertura de las bolsas.
5.10 En la parte inferior de toda la máquina hay un depósito de agua trapezoidal y la salida de agua está conectada a la tubería de alcantarillado, lo que facilita la limpieza y el drenaje.
