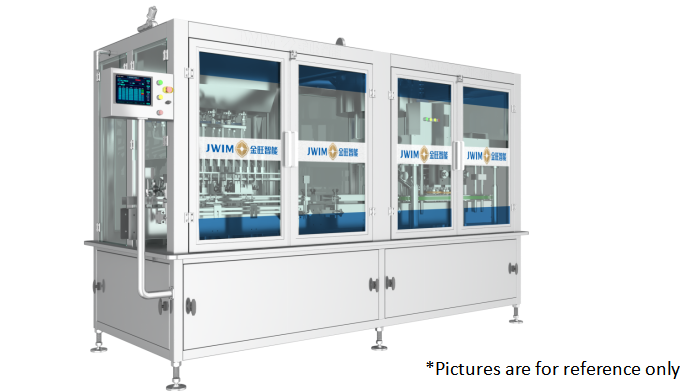

GX-16-6B Relleno integrado&Máquina para cubrir
1.Introducción
GX-12-6B Máquina de llenado y tapado integrado automático, la parte de llenado está impulsada por un servomotor y el principio de llenado de medición de volumen, que realiza una alta precisión de la dosificación de llenado.Adopta el control de PLCLa parte de tapado se compone con el suministro de tapa, rasguño de tapa, prensado, sujeción y transportador.
La máquina tiene una estructura compacta, un área de ocupación pequeña, llenado integrado y tapón en uno, marco SUS304 y tapa de puerta de vidrio endurecido que es más seguro,respetuoso con el medio ambiente y fácil de limpiar.
2.Dimensión de la máquina
3.Parámetros técnicos
| 1 |
Capacidad |
20 ml: ≤ 4500 BPH
La capacidad difiere del producto, del tambor y de las características del producto
|
| 2 |
Botella aplicable |
Diámetro: Φ20-60 mm Alturas: 50-150 m |
| 3 |
El límite máximo aplicable |
Diámetro de la tapa: Φ20-50 mm Alturas: 15-40 m |
| 4 |
Precisión de llenado |
20 ml: ± 0,5 g
*La capacidad varía según el producto, el tambor y las características del producto
|
| 5 |
Altura de alimentación del producto |
de una longitud igual o superior a 80 mm |
| 6 |
Diámetro de alimentación del producto |
Φ26 mm |
| 7 |
Diámetro exterior de la boquilla de llenado |
F9 mm |
| 8 |
Diámetro de apertura en min |
≥ Φ13 mm |
| 9 |
Presión del aire |
0.6-0.8MPa |
| 10 |
Fuente de energía |
- 380V 50Hz/2,95KW |
| 11 |
Dimensión externa |
~ 1100Kg |
| 12 |
Peso |
3420 × 1180 × 2078 mm ((L × W × H) |
4.Configuración eléctrica
| EE: No |
Nombre |
Marca del producto |
|
| 1 |
PLC |
El Sr. Schneider |
|
| 2 |
Interfaz HMI |
El Sr. Schneider |
|
| 3 |
Las demás máquinas |
El Sr. Schneider |
|
| 4 |
Sistema de servicio |
El Sr. Schneider |
|
| 5 |
El cilindro |
Se aplicará el procedimiento siguiente: |
|
5.
Ventajas
5.1 Se utiliza ampliamente para el llenado automático y el tapón de tornillo de 20-100 ml en agroquímicos, químicos, fertilizantes, productos de cuidado personal, petróleo y otras industrias relacionadas.
5.2 El sistema de control utiliza el sistema France Schneider, el sistema de control integrado es más estable, seguro, ecológico y de bajo consumo energético.
5.3 Uso de JinwangControl Schneider PLC, el servomotor impulsa la correa síncrona + estructura de elevación de varilla de doble tornillo establepara garantizar la alta precisión del movimiento del pistón y el llenado.
5Los pistones de.4100ml aseguran la precisión de llenado de un pequeño volumen.
5.5 La parte de la tapa de tornillo tiene una buena versatilidad, un ajuste conveniente y una aplicación económica sin formato adicional.Las correas de sujeción de moldeo son duraderas.
5.6 El clasificador de tapas se instala con dispositivo de inspección automática, el ascensor de tapas se activará automáticamente si no hay suficientes tapas (puede funcionar con el ascensor de tapas).
