Máquina llenadora de pesticidas con posicionamiento visual para un llenado y tapado precisos de diversos envases de líquidos

GXT1000-4CK y el resto de los componentesV.el mismoEl Sla búsquedaF: el precioel enfermo& C. LasAplicación M.el acino

1.Introducción

Este equipo adopta un método de dirección visual para el posicionamiento de la boca del barril, diseño de la estructura altamente automático, la integración de descarga de tapa, llenado y tapa en una máquina,que reduce en gran medida la intensidad de trabajo de los operadores y la contaminación ambientalPuede satisfacer las necesidades de llenado automático de muchos tipos de líquidos, y puede satisfacer el llenado de líquidos no espumosos y espumosos.

Adopta un método de pesaje para controlar el volumen de llenado actual en tiempo real y dar retroalimentación al controlador,que emite señales de control de llenado rápido y lento de acuerdo con los datos establecidos para realizar un llenado rápido y preciso para especificaciones de llenado más grandes.

2.Información sobre el contenedor de llenado

3.Información sobre el contenedor de llenado

4.Parámetros técnicos

*1La precisión indicada es la precisión del ensayo con agua antes de que el equipo salga de la fábrica,

La precisión real de llenado varía debido a la viscosidad del material del cliente, la temperatura, la estabilidad de la presión de entrada y otras condiciones del sitio.

* 2 capacidad etiquetada basada en el equipo antes de salir de la fábrica a la capacidad de prueba de agua,

La velocidad de llenado real debido a la presión de la tubería entrante del sitio del cliente, el tamaño del flujo.viscosidad del material y espuma,

El llenado en la superficie del líquido y el llenado debajo de la superficie del líquido, el llenado en la parte inferior del barril y otros requisitos de configuración también afectarán a la capacidad real.
5.Configuración eléctrica

6.200L Modo de llenado

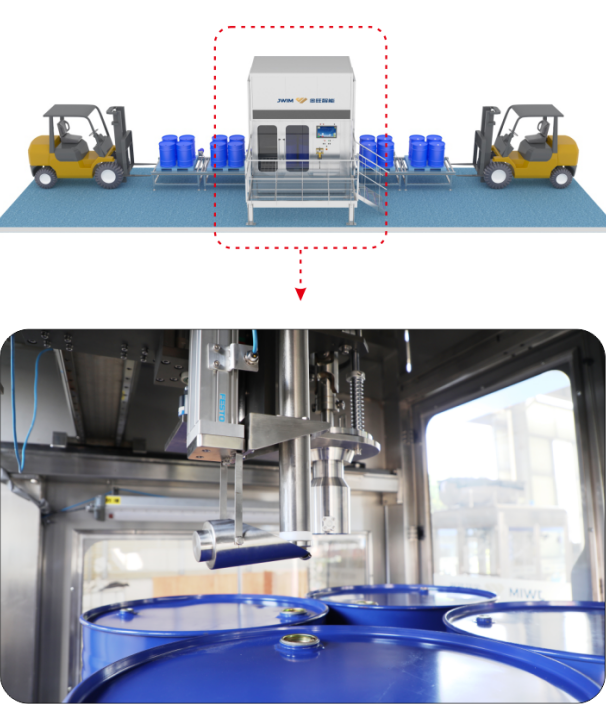

Una paleta de cuatro barriles vacíos en el posicionamiento de la máquina de llenado, búsqueda visual automática de la boca para descargar la tapa, llenando la cabeza de las contrapartes automáticas, llenando la cabeza hacia abajo, rápido más,más lento, a la cantidad de válvulas de cierre, el aumento de la cabeza de llenado, búsqueda automática de la boca de la tapa, barriles llenos fuera, barriles vacíos en.

7.Tono de tambor Modo de llenado

Una paleta de barriles vacíos individuales en el posicionamiento de la máquina de llenado, búsqueda visual automática de la boca para descargar la tapa, llenando cabeza contrapartes automáticas, llenando la cabeza hacia abajo, rápido más,más lento, a la cantidad de la válvula de cierre, el aumento de la cabeza de llenado, búsqueda automática de la boca de la tapa, barriles llenos de los barriles, barriles vacíos en.

8.
Ventajas

8.1Alta precisión:Adoptar un sistema de pesaje y llenado(American METTLER TOLEDO célula de carga) a lasgarantizar la alta precisión del llenado y la medición.

8.2Posicionamiento y dirección visuales:un solo barril o un palet de cuatro barriles en la estación de llenado, a través de la cámara industrial para encontrar la boca para quitar la tapa, llenar, tapado.

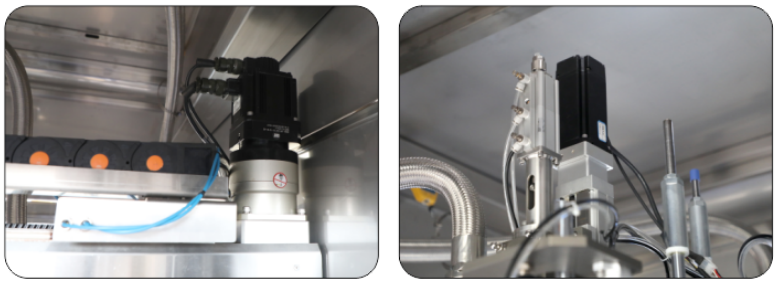

8.3Posicionamiento preciso:la inclinación horizontal y vertical y la elevación de la cabeza de llenado están controladas por servomotores para garantizar la velocidad de paso general.

8.4Amplia aplicación:el relleno y el tapón adoptan una estructura de dos, es decir, un cabezal de llenado, un cabezal de tapón para tambor de 200 litros y un cabezal de tapón para tambor de tonelada, que puede satisfacer los requisitos de cada tipo de tambor.

8.5No gotean:Una vez finalizado el llenado, el recipiente líquido recoge automáticamente el material residual en la cabeza de llenado para garantizar que no haya goteo en el sistema de llenado.

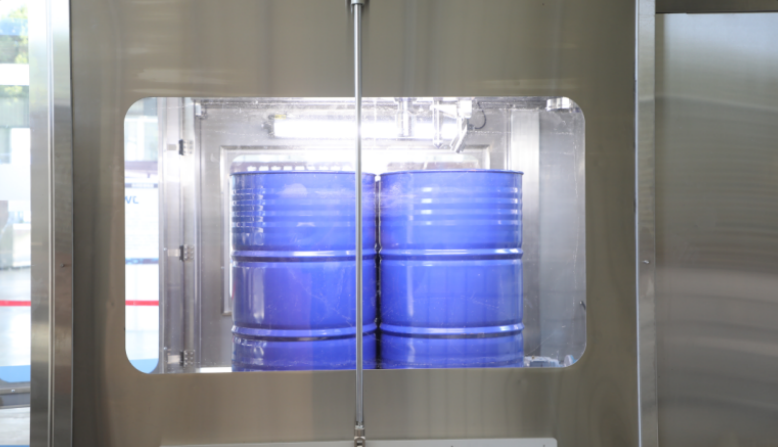

8.6Puerta corredera automática:Cuando el tambor vacío se transporte en el rodillo del tambor, la puerta corredera se abrirá automáticamente y el tambor vacío se transportará a la estación automática de búsqueda de la boca.

8.7 Adopta velocidades de llenado rápidas y lentas para garantizar la precisión de la medición sin afectar a la velocidad general de llenado. Con el mecanismo de inmersión del módulo, adopta el llenado sobre o debajo de la superficie del líquido,con un contenido de aluminio superior o igual a 10%, pero no superior a 10%.

8.8 La cabeza de llenado tiene la función de alarma de golpear el cañón, que recuerda al personal de campo que se ajuste a tiempo;la cabeza de tapón está diseñada con amortiguador flexible y buscador de boca auto-posicionado, lo que mejora efectivamente la tasa de aprobación del límite.

8.9 La máquina principal está equipada con una iluminación a prueba de explosiones, que es conveniente para el personal para trabajar de noche y cumple al mismo tiempo los requisitos de protección contra explosiones.

8.10 Toda la máquina adoptael último sistema de control eléctrico Schneider,con un control estable y un consumo energético relativamente bajo.
