El LP-200F: el precioMáquina automática de descifrado de botellas
1. Introducción

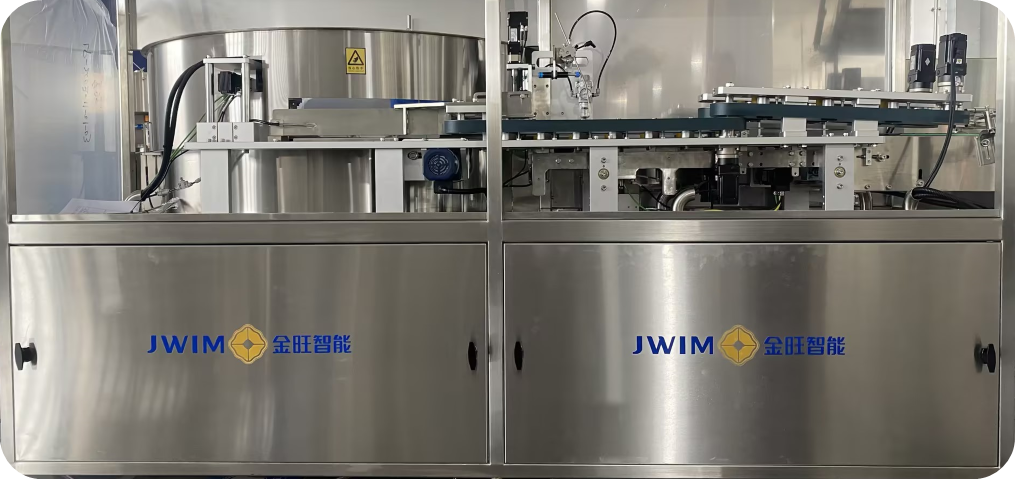

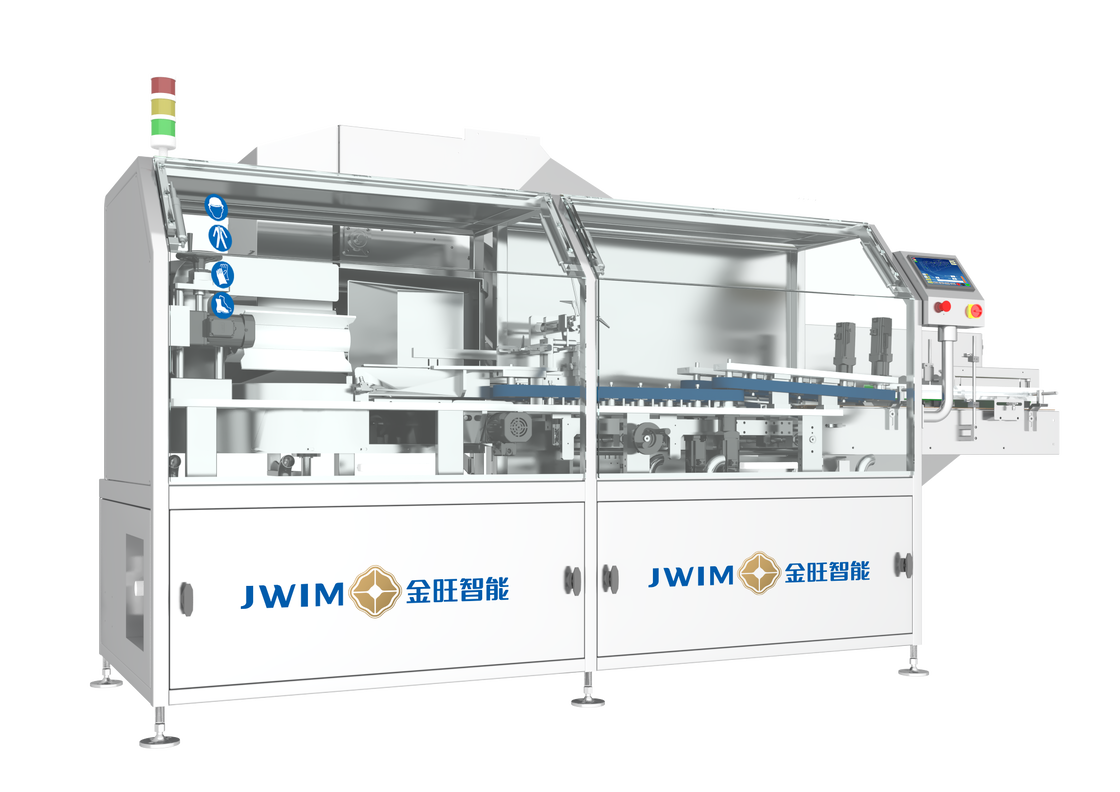

La máquina de clasificación de botellas totalmente automática LP-200F consta de una máquina de carga de botellas, una plataforma giratoria de clasificación de botellas, un componente de extracción de botellas, un componente de clasificación de botellas,un componente para verter y quitar botellas, una caja eléctrica, y una pantalla táctil.
Un gran número de botellas desordenadas se colocan en la mesa giratoria de clasificación de botellas por el alimentador de botellas y se transportan a la zona de clasificación de botellas a través de la cinta transportadora,para que las botellas puedan transportarse verticalmente a la cinta transportadora del usuarioEste modelo utiliza el control del servo motor para la clasificación y distribución de botellas, que es estable y confiable.
2.

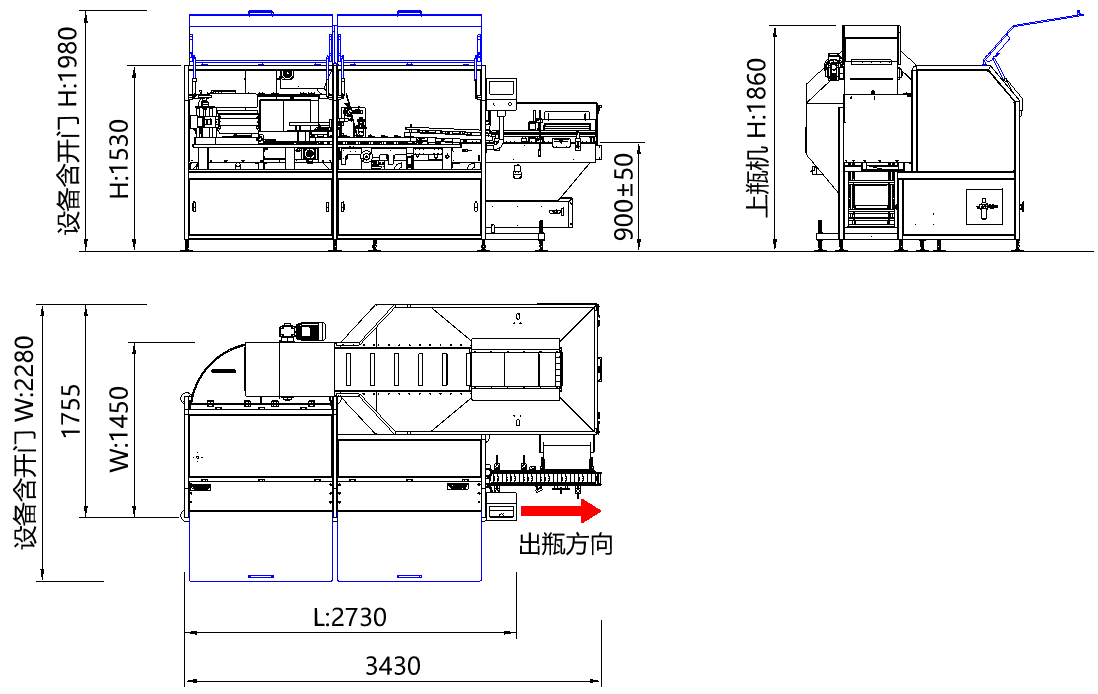

Dibujo de la dimensión del equipo
3.Parámetros técnicos
|
1
|
Velocidad de la botella UNo se puede.r y
|
50 ml: ≤ 12000botellas/hEl artículo 2, apartado 1250 ml: ≤ 9000botellas/h
1000 ml: ≤ 6600botellas/h
*La capacidad real varía según el tamaño del producto, el material del envase, etc.
|
|
2
|
Tamaño de la botella
|
Botellas redondas, planas y cuadradas:DiámetroF40-95 mmAlturas80-Las demás:
|
|
3
|
G.comoPResurrección
|
0.6-0.8MPa
|
|
4
|
Fuente de energía
|
~220V 50Hz/1,98KW
|
|
5
|
Dimensión externa(incluyenMáquina de alimentación de botellas)
|
3430 × 1755×1860 mm(No se puede.)
|
|
6
|
Dimensión externa(excluirMáquina de alimentación de botellas)
|
2730 × 1450 × 1530 mm(No se puede.)
|
|
7
|
Peso
|
730 kg + 189 kg (en el caso de las mujeres)Máquina de alimentación de botellas)
|
4.Configuración eléctrica
|
S/N
|
Nombre
|
Las marcas
|
Las observaciones
|
|
1
|
Controlador programable
|
El Sr. Schneider
|
|
|
2
|
Pantalla táctil
|
El Sr. Schneider
|
|
|
3
|
Conversor de frecuencia
|
El Sr. Schneider
|
|
|
4
|
Sensor de recuento
|
Enfermo
|
|
|
5
|
Interruptor de energía
|
El Sr. Schneider
|
|
|
6
|
Interruptor de solenoides
|
FTEP
|
|
|
7
|
Disminución
|
El Sr. Schneider
|
|
|
8
|
Relay intermedio
|
El Sr. Schneider
|
|
|
9
|
Luz de alarma
|
El Sr. Schneider
|
|
|
10
|
Los ventiladores
|
El SUNON
|
|
5.Tamaño del frasco aplicable
Ampliamente utilizado en agroquímicos,veterinario,productos químicos finos, productos químicos diarios, fertilizantes, petróleo y otras industrias botellas de 50-1000ml botella automáticaDescifrador.
6.Flujos de proceso
1BotTle cargaciónLas botellas pasan a través de la máquina de carga de botellas en la botellaDescifrarel carrusel)

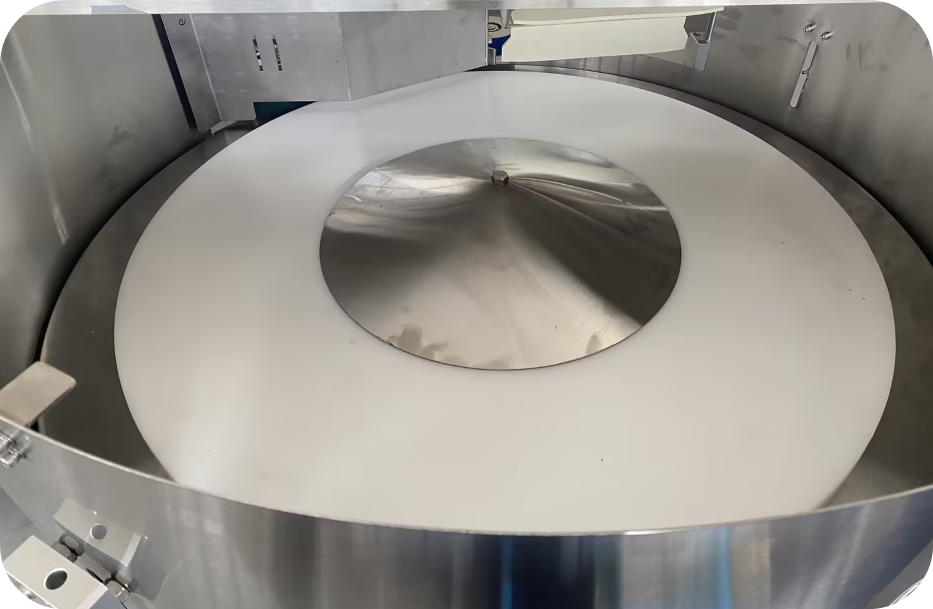

②BotellaEntrega(una plataforma giratoria circular alimenta las botellas a la estación de manipulación de botellas, que puede se utilizará para diferentes diámetros de botellas aumentando o disminuyendo la correa en el tocadiscos)
③Golpear la botella (rechazar las botellas superpuestas para facilitar la clasificación de la botella)
④enganche el frasco (utilice el dispositivo de gancho para mantener el gancho de la botella en posición vertical con la boca de la botella orientada hacia adelante)
⑤Botellas de pie (el fondo de la botella está orientado hacia adelante para levantar la botella con el mecanismo de posición de la botella)
⑥La alimentación en biberónen posición verticalla botella se transporta a la estación de llenado a través de la cinta transportadora)
⑦Rechazar las botellas invertidas (detectar si hay botellas invertidas a través de una foto)-El dispositivo de inversión mecánica rechaza automáticamente las botellas en la tolva superior de la botella.
. Ventajas
7.1.Este modelo utiliza el control del servomotor para la clasificación y distribución de botellas, que es estable, confiable y tiene un buen efecto de clasificación de botellas.
7.2.Una fuerte universalidad:Cambiar las especificaciones no requiere cambiar ningún molde, haciendo que los ajustes sean convenientes y rápidos.Simplemente cambiar el número de correas dentro de la plataforma giratoria y ajustar la cinta de clasificación de botellas para ver el ancho.
7.3.Disposición de botellas más estable:El diseño inclinado de la cinta de distribución de la botella reduce la fuerza de amortiguación de la botella cuando se inclina en un ángulo adecuado en comparación con una estructura horizontal,lo que hace que sea menos propenso a la boca de botella.
7.4.Función de alimentación automática con biberón: La función de alimentación automática de la botella sólo necesita verter la botella en el ascensor de botellas, y el tocadiscos está equipado con detección fotoeléctrica,para realizar la alimentación automática con el biberón cuando el biberón es insuficiente, detener la alimentación con la botella cuando la botella es suficiente, cuando no hay botellas en el ascensor de botellas, se alarma automáticamente sin intervención manual.
7.5.Con armonización de la fotoeléctrica:Cuando la botella de la cinta transportadora del canal trasero se congeste, detenga la botella; cuando la cinta transportadora del canal trasero esté lisa, vuelva a botella.para lograr la conexión perfecta con el equipo de embalaje de canal trasero, puede realizar toda la máquina operación no tripulada.
7.6Dependiendo de la situación, puede estar equipado con un dispositivo de soplado o de rechazo mecánico de la botella: cuando hay una botella invertida, se puede utilizar un dispositivo de soplado o de rechazo mecánico de la botella.el dispositivo de rechazo vuelve automáticamente a meter la botella invertida en la tolva de recogida.( Esta función es opcional)
