Name: Máquina Llenadora de Líquidos de Pistón con Sistema de Llenado Accionado por Servomotor y Control PLC para una Salida de Empaquetado Consistente
Brand: Jiangsu Jinwang Intelligent Sci-Tech Co., Ltd
SKU: CCG5000-6D
Price: 20000 USD
Availability: InStock

Hogar > productos > Máquina de rellenar líquida del pistón >

Máquina Llenadora de Líquidos de Pistón con Sistema de Llenado Accionado por Servomotor y Control PLC para una Salida de Empaquetado Consistente

Máquina Llenadora de Pistón con Servomotor

Máquina de rellenar líquida del control del PLC

Sistema de Llenado de Pistón Accionado por Servomotor

Lugar de origen:

China Jiangsu

Nombre de la marca:

JWIM

Número de modelo:

CCG5000-6D

Contacta con nosotros

Solicitar una cita

Detalles del producto

Capacidad:

1000ml: ≤1200 BPH 5000ml: ≤600 BPH

Tamaño de botella aplicable:

Botella redonda: Altura de Φ80-140mm: plano de 140-340m m/botella cuadrada: L: 80-200m m W: 80-140m

Volumen de llenado:

1000 a 5000 ml

Precisión de llenado:

1000ml:±3g 5000ml:±5g

Altura de alimentación del producto:

2400 mm

Dimensión externa:

1995 × 1113 × 2610 mm (largo × ancho × alto)

Peso:

Sobre 2100kg

Condiciones de pago y envío

Cantidad de orden mínima

1 piezas

Precio

$20000PCS

Detalles de empaquetado

Caja de madera

Tiempo de entrega

30 días laborables

Condiciones de pago

LC, T/T

Capacidad de la fuente

1PCS por mes

Productos relacionados

Contacta con nosotros

Contacta ahora

Descripción del producto

1.Introducción

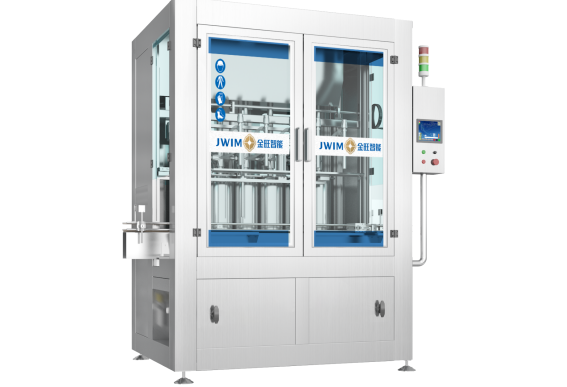

La máquina de llenado de pistón inteligente CCG5000-6D es adecuada para el embalaje de diversos agentes de agua y productos de alta viscosidad.motor de servo y principio de llenado de medición de volumenEl sistema de control PLC, la interfaz hombre-máquina, y toda la máquina es fácil de operar.

2.Dimensión de la máquina

3.Parámetros técnicos

1	Capacidad	1000 ml: ≤ 1200 BPH 5000 ml: ≤ 600 BPH *La capacidad varía según el producto, el tambor y las características del producto.
2	Tamaño del frasco aplicable	Botella redonda: Φ80-140 mm Alturas: 140-340 mm Botella plana / cuadrada: L: 80-200 mm W: 80-140 mm H: 140-340 mm
3	Volumen de llenado	1000 a 5000 ml * El rango de llenado difiere de las características del producto y de la alimentación del producto.
4	Precisión de llenado	1000 ml: ± 3 g 5000 ml: ± 5 g *La precisión difiere según el producto, el tambor y las características del producto.
5	Altura de alimentación del producto	Cubierta
6	Diámetro de alimentación del producto	DN40
7	Diámetro de la boquilla de llenado	Φ26 mm
8	Diámetro de apertura en min	≥ Φ30 mm
9	Presión del aire	0.6-0.8MPa
10	Fuente de energía	- 380 V 50 Hz/2,2 kW
11	Dimensión externa	1995×1113×2610 mm ((L×W×H)
12	Peso	Aproximadamente 2100 kg

4.Configuración eléctrica

EE: No	Nombre	Marca del producto	Imagen
1	PLC	El Sr. Schneider
2	Interfaz HMI	El Sr. Schneider
3	Las demás máquinas	El Sr. Schneider
4	Sistema de servicio	El Sr. Schneider
5	Sensor de recuento	Enfermo
6	Interruptor de proximidad	El Sr. Schneider
7	Interruptor de energía	El Sr. Schneider
8	Indicador de presión	El SMC
9	El cilindro	FTEP
10	Válvula de solenoide	FTEP
11	El botón	El Sr. Schneider
12	Luz de alarma	El Sr. Schneider
13	El interruptor de circuito	El Sr. Schneider

5.Proceso de trabajo

Máquina Llenadora de Líquidos de Pistón con Sistema de Llenado Accionado por Servomotor y Control PLC para una Salida de Empaquetado Consistente

6.Ventajas

6.1Es ampliamente utilizado para el llenado automático de 1-5L agroquímico, químico, fertilizante, productos de cuidado personal, petróleo y otras industrias relacionadas.

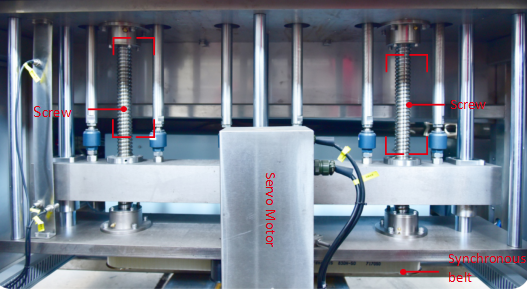

6.2. Jinwang utiliza el control PLC, el servomotor impulsa la cinta sincronizada + estable operado estructura de elevación de varilla de doble tornillo para asegurarse de la alta precisión del movimiento del pistón y el llenado.Los principales fabricantes de envases extranjeros adoptan esta estructura. en comparación con productos similares en el mercado, utilizando un motor normal + codificador y una estructura de transmisión de cadena.afectando a la precisión de llenado y la estabilidad del equipo.

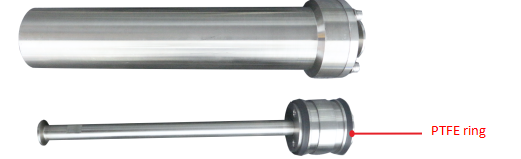

6.4El PTFE con buenas propiedades anticorrosivas es adecuado para materiales corrosivos.

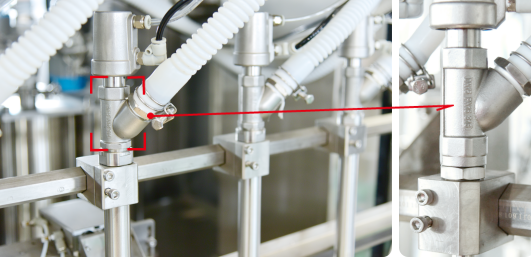

6.5Toda la máquina utiliza el marco de acero inoxidable 304 que tiene un efecto anticorrosión perfecto.La cubierta de acero inoxidable y la puerta de vidrio endurecida evitan que el aire sucio durante el llenado contamine el medio ambienteMientras tanto, la salida de escape de dimensiones Φ120 mm se reserva en la parte superior de las lanzas de llenado que se conectan a lasistema de corriente de aire inducidapara el gas de escape.

6.6La máquina utiliza componentes de Francia Schneider, sistema de control central que es estable, seguro, ecológico y de bajo consumo de energía.

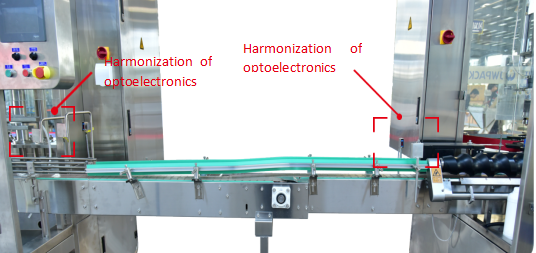

6.7La máquina de llenado no se llena cuando hay escasez de botellas. Al mismo tiempo, la máquina de llenado está equipada con dispositivos fotoeléctricos coordinados en la parte posterior.Cuando el frasco se bloquea debido a una baja potencia del frasco, paraliza automáticamente la salida de la botella y logra la función de enlace con el equipo trasero.
