1.Introducción

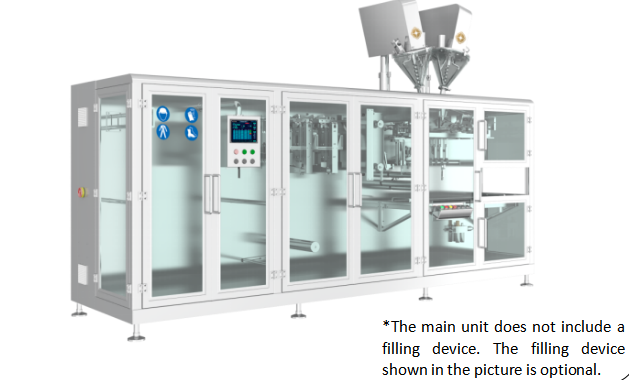

El equipo incluye la liberación de película de motor, la formación de bolsas, el sellado del fondo de las bolsas, el sellado central, el sellado vertical, el tirón de bolsas servo, el corte, la apertura y el llenado de bolsas, la transferencia de bolsas,Mecanismos de sellado de la parte superior de las bolsas y otrosEl motor impulsa cada cam en el eje principal para completar las acciones coordinadas de cada mecanismo, y el codificador en el eje principal alimenta la señal de posición.Bajo el control programable del PLC, se realiza el rollo de película → formación de bolsas → fabricación de bolsas → llenado → sellado → transporte del producto terminado La función realiza la producción totalmente automatizada de bolsas de película de rollo.
La máquina tiene un diseño razonable y un aspecto novedoso. Adopta un sellado de banda estándar. Al reemplazar la máquina de llenado, la máquina puede llenar automáticamente varios materiales como polvo,granuladosLa máquina está hecha de acero inoxidable SUS304, que tiene un buen efecto anticorrosivo en materiales altamente corrosivos.La cubierta exterior de plexiglás evita la fuga de polvo y es más respetuosa con el medio ambiente y libre de contaminación.
2.Dimensión del equipo
3.Parámetros técnicos
| 1 |
Capacidad de producción |
En el caso de las vainas, se utilizará el método siguiente:
Las bolsas dobles/bolsas dobles individuales: 80-120 bolsas/minuto
*La capacidad de producción real varía según el tamaño del producto, el material de embalaje, las características del material, etc.
|
| 2 |
Tipo de bolsa aplicable |
Bolso único, bolso doble, bolso doble |
| 3 |
Tamaño del paquete |
En el caso de los vehículos de las categorías M1, M2 y M3, el valor de los valores de los valores de las categorías M2 y M3 será igual o superior al valor de los valores de las categorías M3 y M4 de la serie M4.
En el caso de las bolsas dobles o dobles de una sola bolsa: 70 × 100 mm (mínimo); 90 × 160 mm (máximo)
|
| 4 |
Capacidad de embalaje |
Volumen máximo de llenado: 200 ml
* El rango de capacidad de llenado varía en función de las propiedades físicas de las materias primas y del dispositivo de alimentación.
|
| 5 |
Relleno con exactitud |
± 0,5 g (50 g); ± 1 g (100-200 g);
*La precisión de medición varía según las características del material, el volumen de llenado y el dispositivo de alimentación
|
| 6 |
Tamaño de la película de rollo |
Diámetro interior: Φ70-80 mm Diámetro exterior: ≤ Φ500 mm |
| 7 |
Diámetro del tubo de eliminación de polvo |
Φ59 mm |
| 8 |
El poder |
- 380 V 50 Hz/5,6 kW |
| 9 |
Consumo de aire |
El valor de las emisiones de CO2 |
| 10 |
Tamaño del equipo |
Se trata de un sistema de control de velocidad de los motores de combustión. |
| 11 |
Peso total |
Alrededor de 1900 kg. |
4Ventajas
1Relevo de película y alimentación automática de película2Codificación de la cinta (opcional)3Formación de películas4Selo inferior5Sello central
6Sello vertical7Razón de diamante (opcional)8Corte virtual9 Bolsa de retención de servicio10Cut11 Abre la bolsa
12 relleno13Peso de la retroalimentación (opcional)14 sello superior15Producción de productos terminados

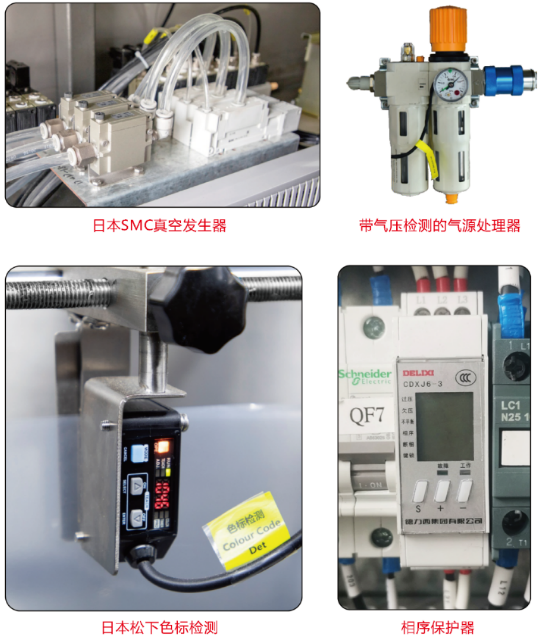

5.Configuración eléctrica
| EE: No |
Nombre |
Marca del producto |
|
| 1 |
PLC |
El Sr. Schneider |
|
| 2 |
Pantalla táctil |
El Sr. Schneider |
|
| 3 |
Conversor de frecuencia |
El Sr. Schneider |
|
| 4 |
Sistema de servidor |
El Sr. Schneider |
|
| 5 |
Detector de marcas de color |
SUNX Visión japonesa |
|
| 6 |
Cambiar la fuente de alimentación |
El Sr. Schneider |
|
| 7 |
Generador de vacío |
El SMC |
|
| 8 |
Ventilador de enfriamiento |
El SUNON |
|
| 9 |
El codificador |
El nombre de OMRON |
|
| 10 |
El botón |
El Sr. Schneider |
|
| 11 |
Disminución |
El Sr. Schneider |
|
6.Ventajas del equipo
Eficiente, seguro y respetuoso con el medio ambiente
6.1 Un sistema operativo más simple y eficiente y un sistema inteligente integrado simplifican su operación y pueden completarse con un solo clic.
6.2Modulo integrado de control de temperatura: Monitorear los cambios de temperatura en tiempo real, y la operación es clara a simple vista.Esto controla eficazmente el mecanismo de sellado térmico para garantizar la fiabilidad del sellado y hacer que los productos envasados sean fáciles de usar y tengan un buen aspecto.
6.3Sistema de tracción de bolsas por servo, la sustitución de especificaciones puede completarse con una entrada de un solo clic, lo que resulta en una menor pérdida de material de embalaje.
6.4 Sistema de retroalimentación de pesaje: el ajuste de la medida está a su alcance, reduciendo el desperdicio de material (esta característica es opcional).
6.5Un entorno de producción más seguro
La configuración principal de toda la máquina adopta el sistema Schneider Electric (controlador programable por PLC, interfaz hombre-máquina, servosistema, convertidor de frecuencia, fuente de alimentación de conmutación, etc.),¿Cuál es más seguro?, más fiable, eficiente y respetuoso con el medio ambiente, y le ofrece un consumo de energía más económico.
6.6 Protección de seguridad múltiple para maximizar la estabilidad y fiabilidad del funcionamiento del equipo.
6.7 Para evitar que las piezas de los bloques de planchado del equipo se vuelvan pegajosas, pegadizas, pegadizas, etc. después de un uso prolongado, las superficies del sello inferior, el sello vertical,El sello superior y otras partes están hechos de pulverización especial., para evitar que ocurra la situación anterior.
6.8 Todo el marco de la máquina está hecho de acero inoxidable SUS304Procesado y fabricado, tiene una excelente resistencia a la corrosión;la cubierta exterior de plexiglás evita la fuga de polvo y es más respetuosa con el medio ambiente y libre de contaminación.
6.9 Esta oficina de máquinasLas partes de las barras de conexión están hechas de acero inoxidable SUS304Casting, firmeza fuerte y sin deformación.que son fáciles de romper y deformar.
6.10 Versatilidad del dispositivo de llenado
Los conectores para dispositivos de llenado como polvos, agentes de agua, agentes de viscosidad y gránulos están reservados en el equipo.Cuando se sustituya el dispositivo de llenado, el usuario sólo tiene que instalar los conectores y llamar a la función en la pantalla táctil.
6.11 Control central de las operaciones
La caja de control central está instalada en el centro del equipo. Es hermosa, elegante y conveniente para el funcionamiento y el mantenimiento. Los trabajadores no necesitan correr de un lado a otro durante el funcionamiento,que pueden mejorar eficazmente la eficiencia del trabajoTambién está equipado con una caja de botones de operación independiente, que tiene funciones tales como ajuste fino de dosis y depuración, lo que hace que la operación sea más conveniente.
6.12 Para aumentar la capacidad de producción, se utilizarán doble tijeras.(Esta característica es opcional)
6.13 Dispositivo de cambio de película y embalaje
Cuando un rollo de película se agota, no es necesario sacar el rollo de película restante del equipo.reducir la pérdida de material de embalaje. (Esta característica es opcional)
6.14 Lágrima de diamante
Adopta un mecanismo de desgarro independiente, y el cilindro impulsa al cortador a realizar un movimiento recíproco para lograr el efecto de desgarro, que es fácil de desgarrar y hermoso.Su efecto de uso excede con creces el de los bloques de planchar, y hay un dispositivo de recolección de escombros en el dispositivo de desgarro. (Esta característica es opcional)
