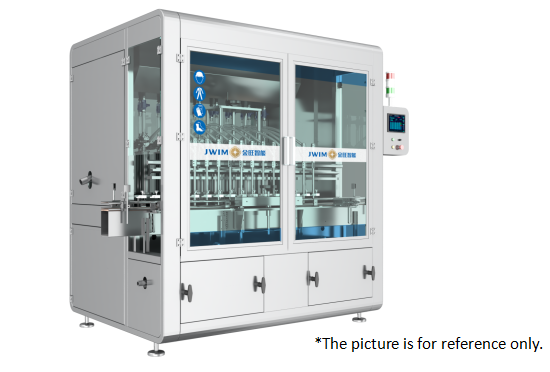

CCG1000-12TMáquina de Llenado Inteligente de Pistón J
1. Introducción
La Máquina de Llenado Inteligente de Pistón CCG1000-12TJ es la última generación de máquina de llenado volumétrico mejorada, adecuada para el envasado de diversos agentes acuosos y productos de alta viscosidad. Toda la máquina tiene una estructura en línea, impulsada por servomotor y con principio de llenado por dosificación volumétrica, lo que permite una alta precisión en la dosis de llenado. Adopta control PLC, interfaz hombre-máquina, y toda la máquina es fácil de operar. Toda la máquina adopta un marco curvo, que es hermoso y generoso. Se selecciona un sistema de transmisión de datos de pesaje automático de báscula electrónica de alta precisión para hacer que el ajuste de la dosis sea más conveniente y rápido.
2. Dimensión de la Máquina
Unidad:mm
3. Parámetros Técnicos
| 1 |
Capacidad |
100ml: ≤5400BPH 1000ml:≤2500BPH
*La capacidad difiere según el producto, el envase y las características del producto.
|
| 2 |
Tamaño de Botella Aplicable |
Botella Redonda: Φ40-95mm Altura:80-230mm
|
| 3 |
Volumen de Llenado |
50-1000ml
*El rango de llenado difiere de las características del producto y la alimentación del producto.
|
| 4 |
Precisión de Llenado |
±1g (50-200ml) ±1.5g (200-500ml)
±2g (500-1000ml)
*La precisión difiere según el producto, el envase y las características del producto.
|
| 5 |
Altura de Alimentación del Producto |
2300mm |
| 6 |
Diámetro de Alimentación del Producto |
DN40 |
| 7 |
Diámetro de la Boquilla de Llenado |
Φ18mm |
| 8 |
Diámetro Mínimo de Apertura |
≥Φ22mm |
| 9 |
Presión de Aire |
0.6-0.8MPa |
| 10 |
Fuente de Alimentación |
~380V 50Hz/2.2KW |
| 11 |
Dimensión Exterior |
2435×1490×2480mm(L×A×H) |
| 12 |
Peso |
Aproximadamente 1200kg |
4. Configuración Eléctrica
| SN |
Nombre |
Marca |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inversor |
Schneider |
|
| 4 |
Sistema Servo |
Schneider |
|
| 5 |
Sensor de Conteo |
SICK |
|
| 6 |
Interruptor de Proximidad |
Schneider |
|
| 7 |
Interruptor de Encendido |
Schneider |
|
| 8 |
Manómetro |
SMC |
|
| 9 |
Cilindro |
FTEC |
|
| 10 |
Válvula Solenoide |
FTEC |
|
| 11 |
Botón |
Schneider |
|
| 12 |
Luz de Alarma |
Schneider |
|
| 13 |
Disyuntor |
Schneider |
|
5. Proceso de Trabajo
6. Ventaja
6.1. Se utiliza ampliamente para el llenado automático de 50-1000ml en las industrias agroquímica, química, de fertilizantes, de cuidado personal, de aceites y otras relacionadas.
*La imagen es solo de referencia. No hay tapa durante el llenado.
6.2. La unidad de llenado utiliza una estructura de pistón de desconexión, pantalla táctil completa con un solo clic, puede descargar completamente el producto en el tanque, evitando eficazmente la contaminación cruzada. Esta estructura también facilita el cambio del anillo de sellado.
6.3. Las últimas piezas de sellado de PTFE mejoran la resistencia al desgaste y la vida útil, reduciendo los costos de mantenimiento.
6.4. El sistema de llenado adopta una válvula de asiento de ángulo de tres vías dedicada, cuerpo de válvula de acero inoxidable, fuerte resistencia a la corrosión, durabilidad y estándar industrial alemán. Tiene las ventajas de una estructura simple, rendimiento estable, sellado confiable, sin fugas de producto durante mucho tiempo, ahorrando costos de mantenimiento.
6.5. Utiliza una válvula de llenado profesional de alto estándar con alta velocidad de llenado y alta precisión de llenado. El cuerpo de la válvula utiliza SUS, con buena resistencia a la corrosión, durabilidad y larga vida útil. La estructura especial de la parte inferior y el diseño de sellado pueden lograr que no haya fugas. La válvula de llenado adopta una estructura de sellado inferior para evitar residuos en la rosca de conexión y la parte de sellado de la válvula, lo que es fácil de limpiar y puede reducir eficazmente los residuos.
6.6. Jinwang utiliza control PLC, servomotor que impulsa la correa síncrona + estructura de elevación de varilla doble de tornillo de operación estable para garantizar la alta precisión del movimiento del pistón y el llenado.
6.7. El motor impulsa las boquillas de llenado. La altura de la boquilla de llenado se puede ajustar en la pantalla táctil.
6.8. Ajuste rápido del cabezal de llenado y equipado con marca de calibración, ajuste sin herramientas, conveniente y rápido. La tubería de aire y la fotoeléctrica están etiquetadas con el nombre, lo que es conveniente para el mantenimiento y la reparación.
6.9. Sistema de retroalimentación de peso de báscula electrónica, el ajuste de volumen se puede realizar presionando una tecla en la pantalla táctil. (Función opcional)
6.10. Toda la máquina utiliza el marco de Acero Inoxidable 304 que tiene un efecto anticorrosión perfecto. La cubierta de acero inoxidable y la puerta de vidrio templado evitan que el aire sucio durante el llenado contamine el medio ambiente. Mientras tanto, se reserva una salida de escape de dimensión Φ120mm en la parte superior de los lanzadores de llenado que se conecta al sistema de extracción forzada para la evacuación de gases.
