Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática

Máquina de embalaje de películas de rollo totalmente automática

Máquina de embalaje de películas de rollo horizontal

Control de temperatura Máquina de embalaje de películas en rollo

Lugar de origen:

China.

Nombre de la marca:

JWIM

Certificación:

CE,ISO

Número de modelo:

DXD-180D

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la máquina:
DXD-180D Máquina de embalaje de película de rollo horizontal totalmente automática
Marco de la máquina:
SUS304
Bolsa aplicable:
Bolsas individuales, bolsas dobles, bolsas individuales dobles
Capacidad de empaquetado:
Volumen máximo de llenado: 200 ml
Relleno con exactitud:
± 0,5 g (50 g); ± 1 g (100-200 g);
Tamaño del polvo:
Φ59 mm
Precisión:
± 1%
Fuente de energía:
3 fases AC380V 50Hz/6KW
El poder:
5KW
Consumo de aire:
700L/MIN
Dimensión:
4165 × 960 × 1550 mm ((L × W × H)
Peso:
2000 kg
Condiciones de pago y envío
Cantidad de orden mínima
1 juego
Precio
Negociable
Detalles de empaquetado
Cajas de madera
Tiempo de entrega
Entre 15 y 90 días hábiles
Condiciones de pago
L/C, T/T
Capacidad de la fuente
1 fijado por mes
Productos relacionados
Contacta con nosotros
Contacta ahora
Descripción del producto

DXD-180D En todoA. NoextrasolarH.en forma horizontalRTodoF: el precioconocimientoB. El trabajoenvejecimientoM.el acino

1. Introducción

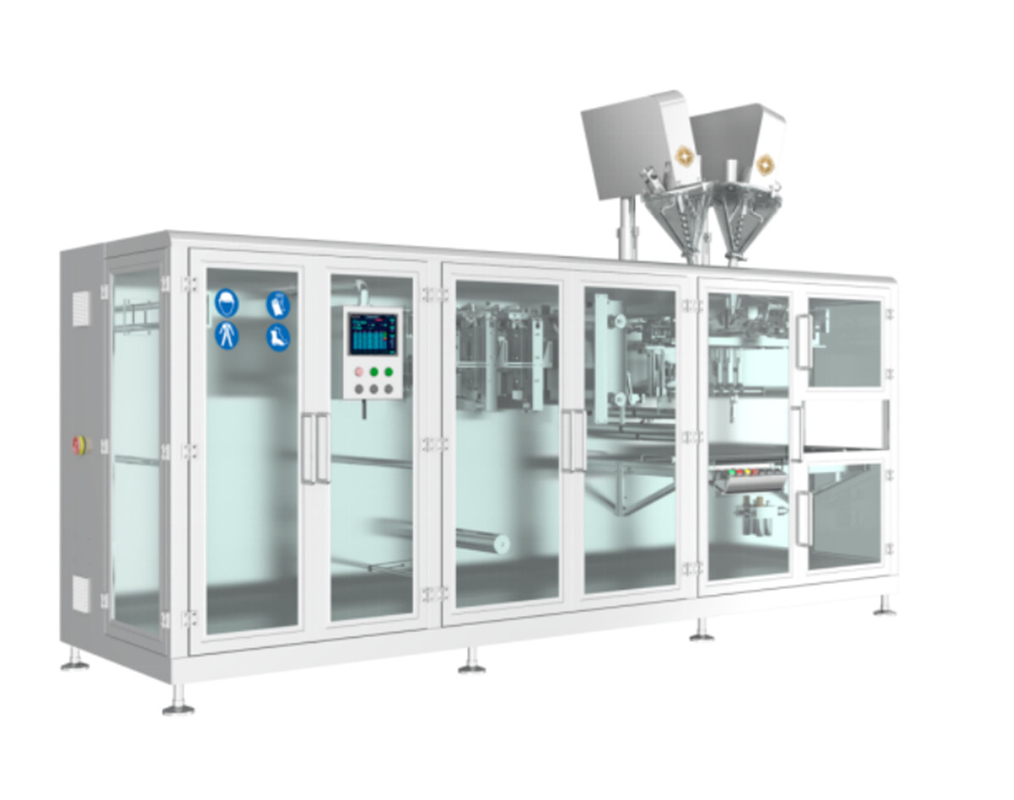

Este equipo incluye liberación de película motorizada, formación de bolsas, sellado del fondo de las bolsas, sellado vertical, servo tirado de bolsas, corte, apertura y llenado de bolsas, transferencia de bolsas,Mecanismos de sellado de la parte superior de las bolsas y otrosLa acción coordinada de cada mecanismo es completada por las camas en el husillo accionadas por el motor, y la señal de posición es devuelta por el codificador en el husillo.Bajo el control programable de un PLC, realiza la función de laminado de película→formación de bolsas→fabricación de bolsas→ relleno→sellado→transporte del producto terminado, y finalmente el cartonado o la carga de cajas se realiza por mano de obra.

La máquina tiene un diseño razonable y un aspecto novedoso, adopta el sellado de banda estándar, y el reemplazo de la máquina de llenado puede realizar el llenado automático de varios materiales como polvo,granulado, agente de suspensión, aceite emulsionante, agente de agua y así sucesivamente en esta máquina.La cubierta de plexiglás evita que el polvo se escape, que es más respetuoso con el medio ambiente y libre de contaminación.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 0

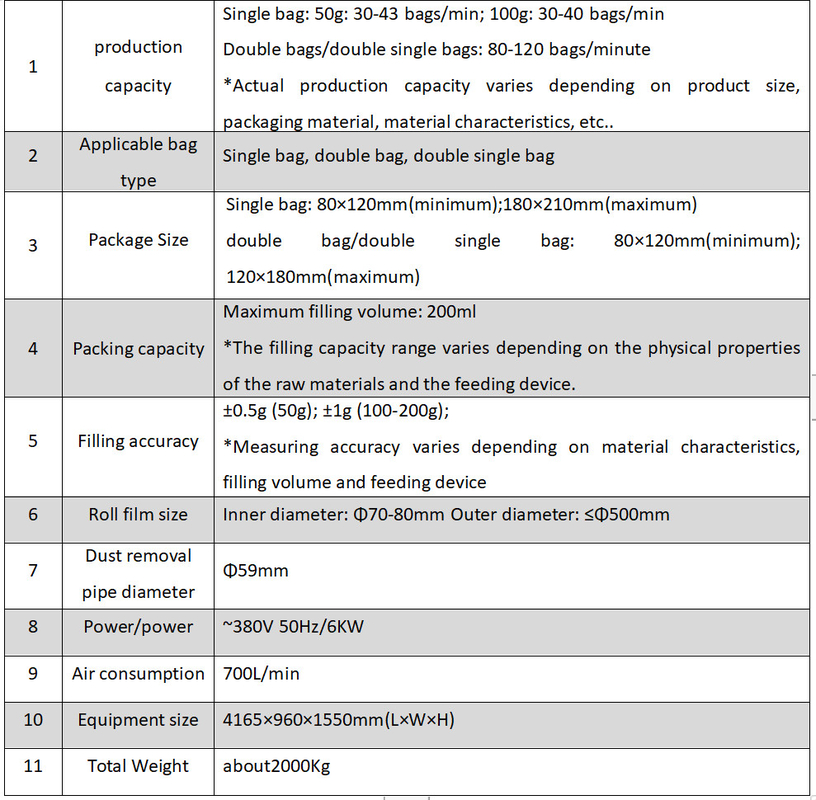

2. Parámetros técnicos

1 capacidad de producción

En el caso de las vainas, se utilizará el método siguiente:

Las bolsas dobles/bolsas dobles individuales: 80-120 bolsas/minuto

*La capacidad de producción real varía según el tamaño del producto, el material de embalaje, las características del material, etc.

2 Tipo de bolsa aplicable Bolso único, bolso doble, bolso doble
3 Tamaño del paquete

En el caso de los vehículos de las categorías M1, M2 y M3, el valor de los valores de los valores de las categorías M2 y M3 será igual o superior al valor de los valores de las categorías M2 y M3 de la serie M3.

En el caso de las bolsas dobles o dobles de una sola bolsa: 70 × 100 mm (mínimo); 90 × 160 mm (máximo)

4 Capacidad de embalaje

Volumen máximo de llenado: 200 ml

* El rango de capacidad de llenado varía en función de las propiedades físicas de las materias primas y del dispositivo de alimentación.

5 Precisión de llenado

± 0,5 g (50 g); ± 1 g (100-200 g);

*La precisión de medición varía según las características del material, el volumen de llenado y el dispositivo de alimentación

6 Tamaño de la película de rodillo Diámetro interior: Φ70-80 mm Diámetro exterior: ≤ Φ500 mm
7 Diámetro del tubo de eliminación de polvo Φ59 mm
8 Potencia/potencia - 380 V 50 Hz/5,6 kW
9 Consumo de aire El valor de las emisiones de CO2
10 Tamaño del equipo Se trata de un sistema de control de velocidad de los motores de combustión.
11 Peso total Alrededor de 1900 kg.



3.Dimensión del equipo
Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 1

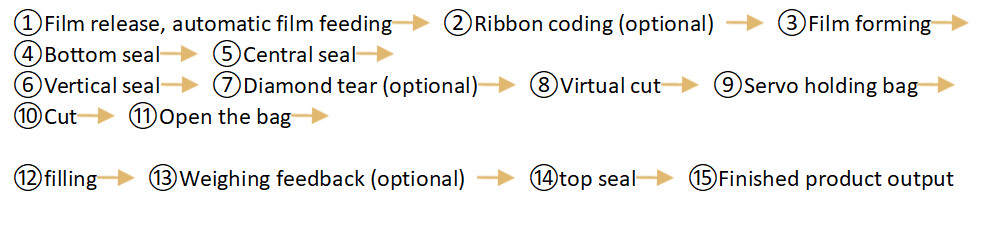

4. Características
Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 2

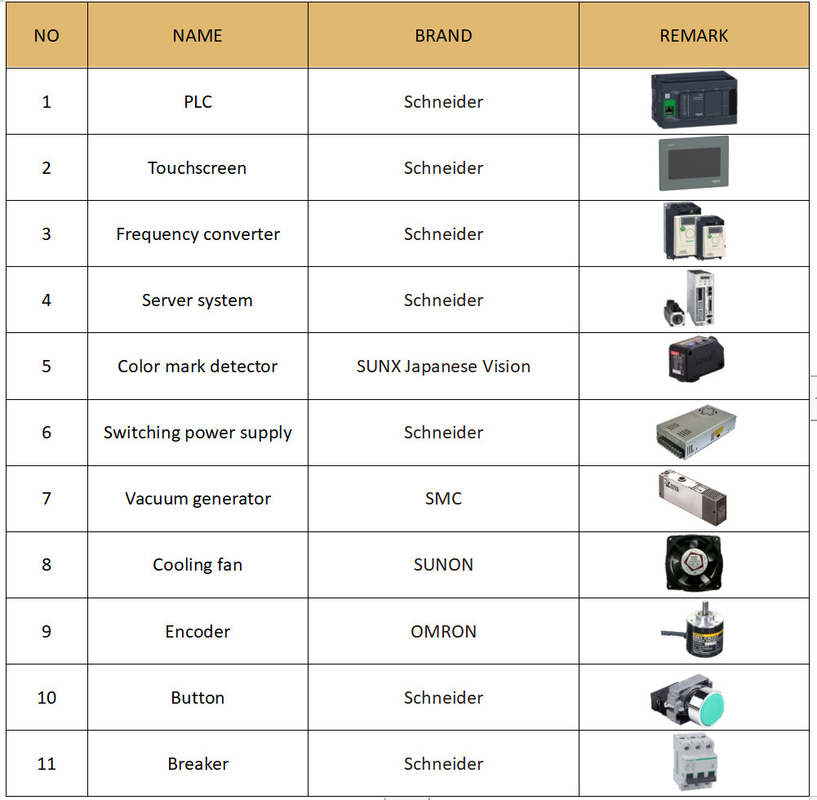

5Configuración eléctrica
No Nombre Marca
1 PLC El Sr. Schneider
2 Pantalla táctil El Sr. Schneider
3 Conversor de frecuencia El Sr. Schneider
4 Sistema de servidores El Sr. Schneider
5 Detector de marcas de color SUNX Visión japonesa
6 Fuente de alimentación de conmutación El Sr. Schneider
7 Generador de vacío El SMC
8 Ventilador de enfriamiento El SUNON
9 El codificador El nombre de OMRON
10 El botón El Sr. Schneider
11 Disminución El Sr. Schneider

6.Ventajas del equipo

Eficiente, seguro y respetuoso con el medio ambiente6.1 un sistema operativo más sencillo y eficiente y un sistema inteligente integrado que facilite su operación y la complete con un solo clic.

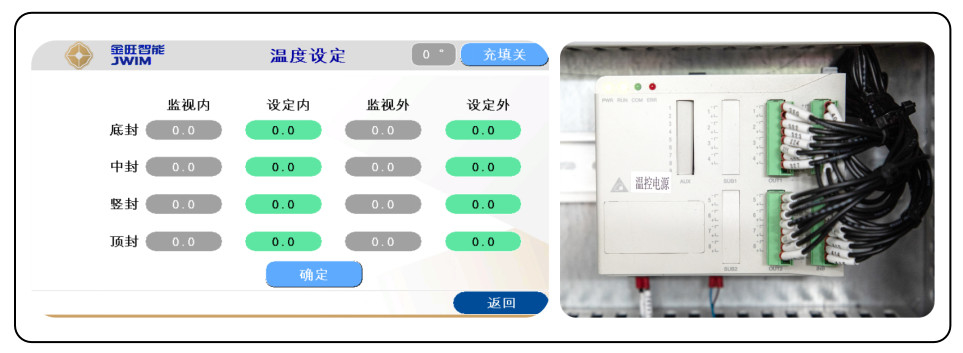

6.1.1Modulo integrado de control de temperatura: Monitorear los cambios de temperatura en tiempo real, y la operación es clara a simple vista.Esto controla eficazmente el mecanismo de sellado térmico para garantizar la fiabilidad del sellado y hacer que los productos envasados sean fáciles de usar y tengan un buen aspecto.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 3

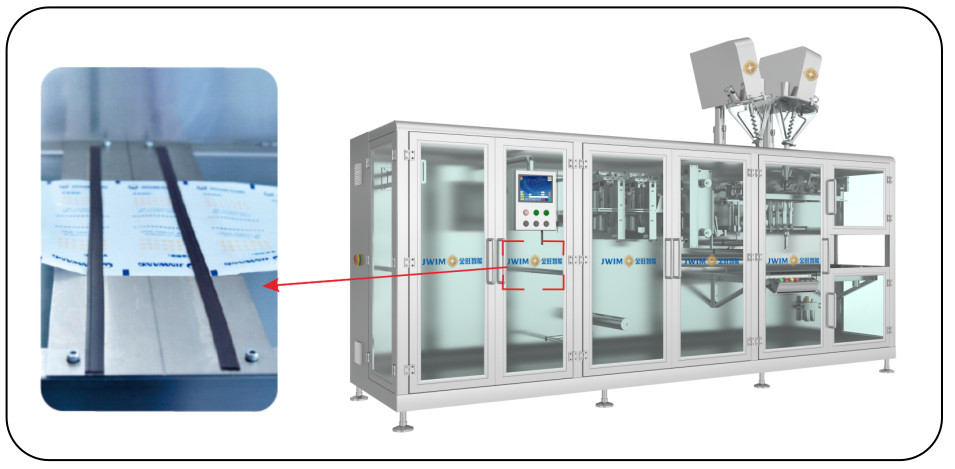

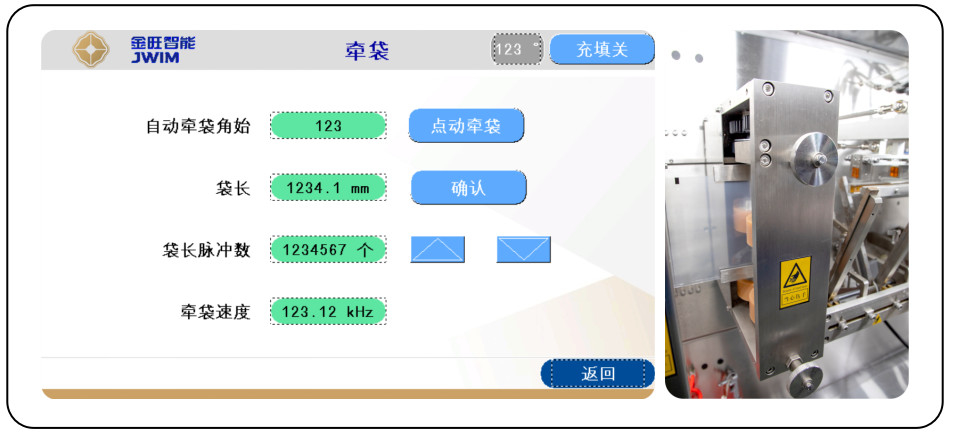

6.1.2Sistema de tracción de bolsas por servo, la sustitución de especificaciones puede completarse con una entrada de un solo clic, lo que resulta en una menor pérdida de material de embalaje.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 4

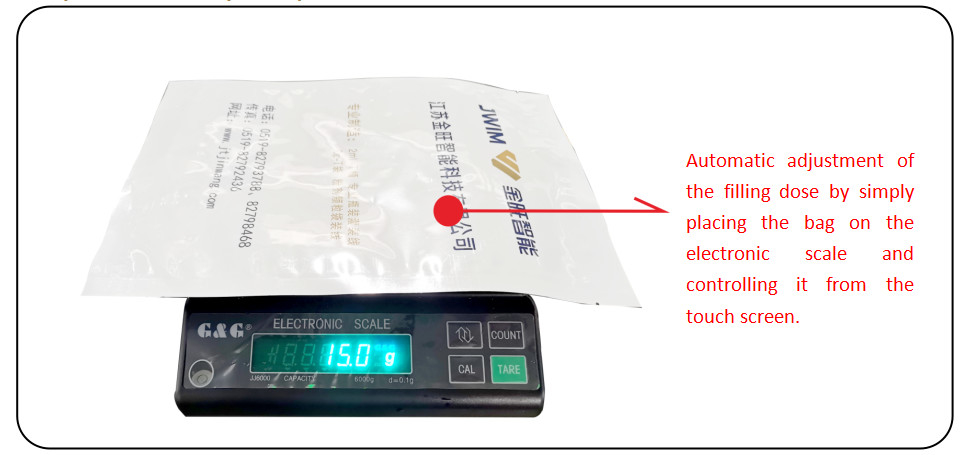

6.1.3Sistema de retroalimentación de pesaje:El ajuste de medición está a su alcance, reduciendo el desperdicio de material.(Esta característica es opcional)

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 5



6.2Un entorno de producción más seguro

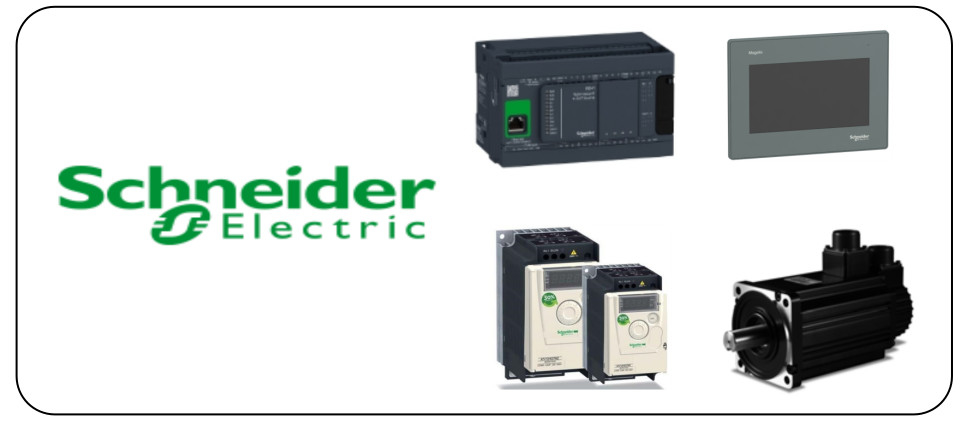

6.2.1.La configuración principal de toda la máquina adopta el sistema Schneider Electric (controlador programable por PLC, interfaz hombre-máquina, servosistema, convertidor de frecuencia, fuente de alimentación de conmutación, etc.),¿Cuál es más seguro?, más fiable, eficiente y respetuoso con el medio ambiente, y le ofrece un consumo de energía más económico.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 6

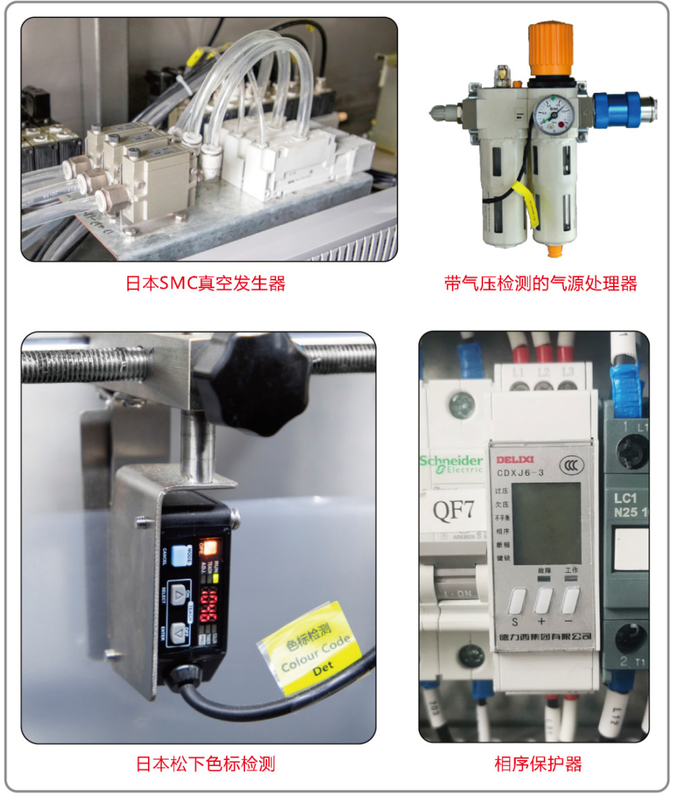

6.2.2Múltiples protecciones de seguridad (detección de código de color de Panasonic, generador de vacío SMC japonés, procesador de fuente de aire con detección de presión de aire,Protector de la secuencia de fase de potencia) garantizar la estabilidad y fiabilidad del funcionamiento del equipo en la mayor medida.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 7

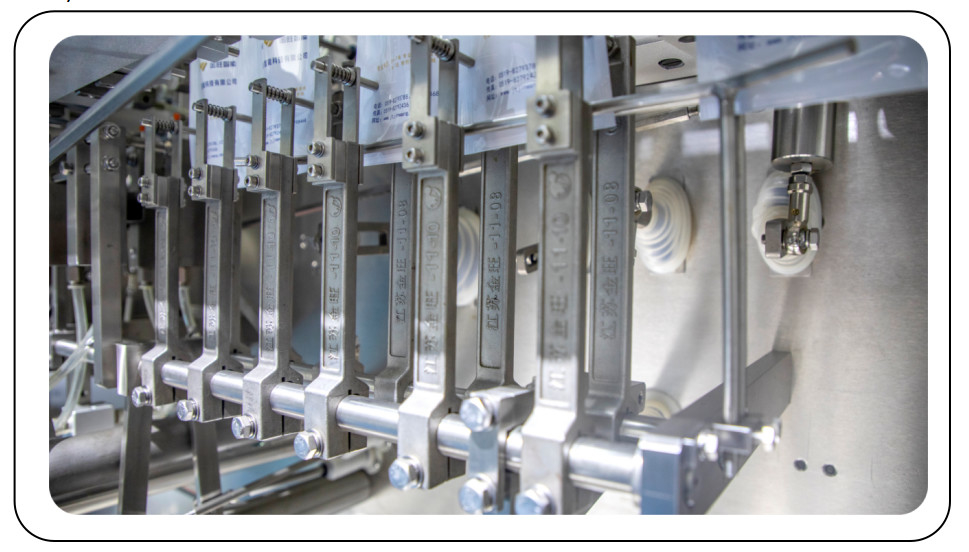

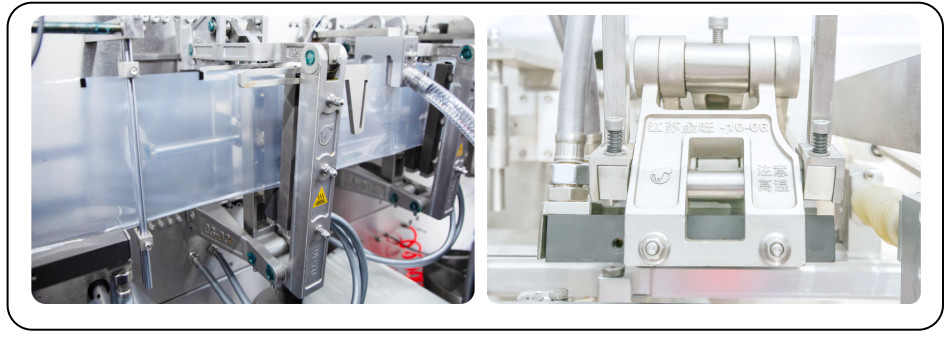

6.3 A fin de evitar que las piezas de los bloques de planchado del equipo se vuelvan pegajosas, pegadizas, pegadizas, etc., después de un uso prolongado, las superficies del sello inferior, el sello vertical,El sello superior y otras partes están hechos de pulverización especial., para evitar que ocurra la situación anterior.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 8

6.3.1Todo el marco de la máquina está hecho de acero inoxidable SUS304Procesado y fabricado, tiene una excelente resistencia a la corrosión; la cubierta exterior de plexiglás evita la fuga de polvo y es más respetuosa con el medio ambiente y libre de contaminación.



6.3.2 Esta oficina de máquinasLas partes de las barras de conexión están hechas de acero inoxidable SUS304Casting, firmeza fuerte y sin deformación.que son fáciles de romper y deformar.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 9

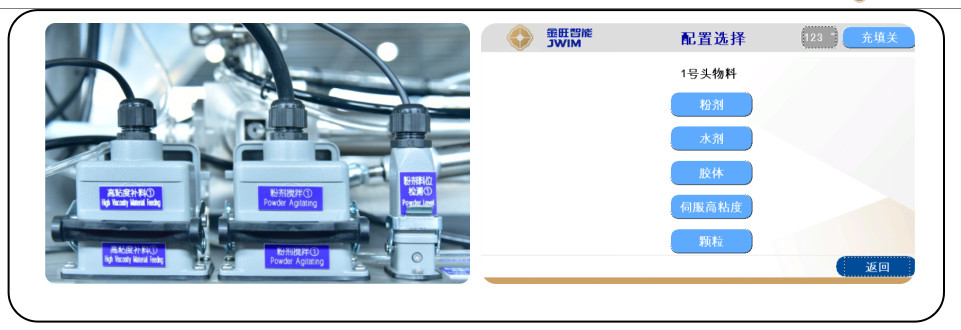

6.4Versatilidad del dispositivo de llenado

Los conectores para dispositivos de llenado como polvos, agentes de agua, agentes de viscosidad y gránulos están reservados en el equipo.Cuando se sustituya el dispositivo de llenado, el usuario sólo tiene que instalar los conectores y llamar a la función en la pantalla táctil.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 10

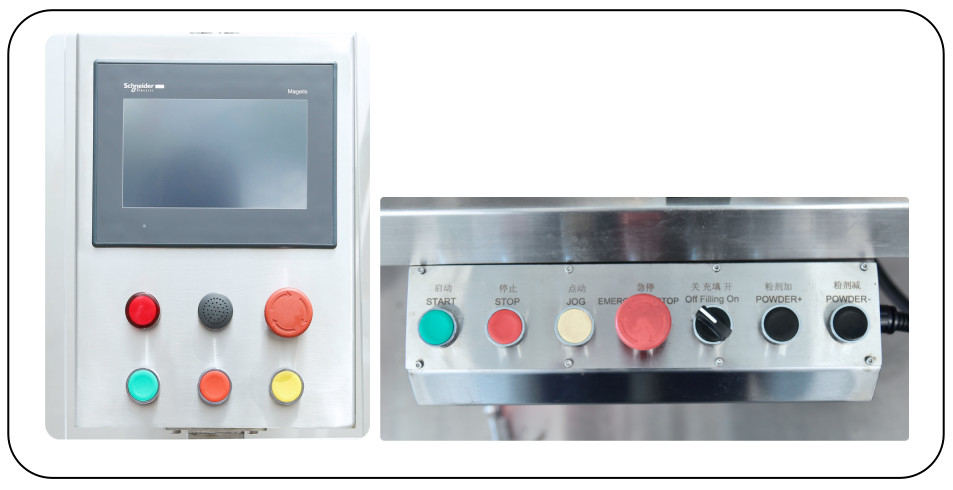

6.5Control de funcionamiento central

La caja de control central está instalada en el centro del equipo. Es hermosa, elegante y conveniente para el funcionamiento y el mantenimiento. Los trabajadores no necesitan correr de un lado a otro durante el funcionamiento,que pueden mejorar eficazmente la eficiencia del trabajoTambién está equipado con una caja de botones de operación independiente, que tiene funciones tales como ajuste fino de dosis y depuración, lo que hace que la operación sea más conveniente.

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 11

6.6En forma de doble tijeras,Aumentar la capacidad de producción, el doble de la capacidad de producción original para bolsas individuales.(Esta característica es opcional)

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 12



6.7.Dispositivo de cambio de película y embalaje

Cuando un rollo de película se agota, no es necesario sacar el rollo de película restante del equipo.reducir la pérdida de material de embalaje.(Esta característica es opcional)

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 13



6.8Lágrima de diamante

Adopta un mecanismo de desgarro independiente, y el cilindro impulsa al cortador a realizar un movimiento recíproco para lograr el efecto de desgarro, que es fácil de desgarrar y hermoso.Su efecto de uso excede con creces el de los bloques de planchar, y hay un dispositivo de recolección de escombros en el dispositivo de desgarro.(Esta característica es opcional)

Modulo integrado de control de temperatura Máquina de embalaje de película de rollo horizontal totalmente automática 14
