Lugar de origen:
China.
Nombre de la marca:
JINWANG
Certificación:
CE,ISO9001,ISO18000,ISO14000
Número de modelo:

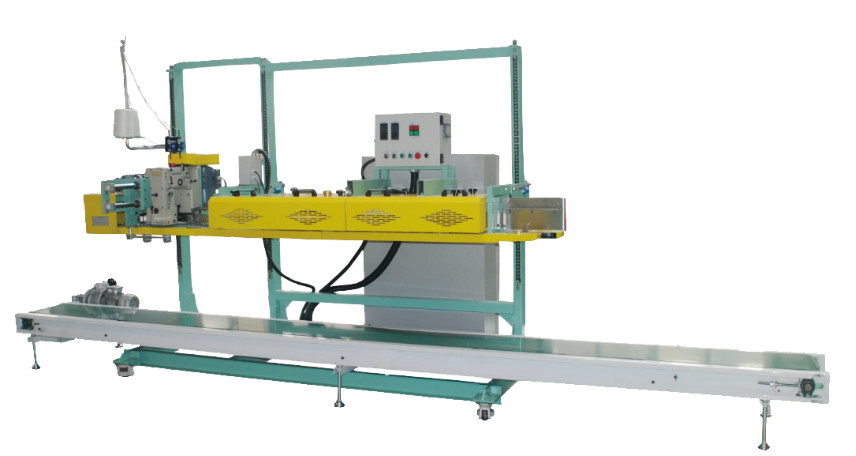

JW-BZR-3 Máquina de costura de bolsas tejidas de sellado térmico y plegado
El equipo de seguridad de los equiposNohornoB. El trabajoagH.- ¿ Qué?El Sel ealingA. NoyF: el precioenvejecimientoEl S- ¿Qué es eso?M.el acino
1.Introducción
Esta unidad utiliza un controlador, un controlador de velocidad de conversión de frecuencia del motor,y dispositivo de detección del sistema de calefacción para formar el cuerpo principal del sistema de control para lograr un control coordinado de toda la máquina de sellado térmicoEl sistema tiene detección del sistema de calefacción, apagado automático de la alarma, funciones de visualización de fallas, y tiene funciones completas de protección contra fallas y apagado en cadena.Todo el sistema operativo es fácil de usar, tiene funciones completas y es fácil de inspeccionar y mantener.
Toda la máquina consta de un dispositivo de introducción automática, un dispositivo de sellado térmico automático, un dispositivo automático de plegado y costura y un gabinete de control en el lugar.La película interna de sellado térmico y el revestimiento y costura de la bolsa exterior se integran para mejorar efectivamente la eficiencia del trabajo y reducir los costos laborales.
2.Flujo de trabajo de las suturas de sellado térmico
Limpieza de la boca de la bolsa → sellado térmico de la bolsa interior (4 juegos de calentamiento por bloque de calefacción: PTFE sealing tape so that the heating block and the bag are not in direct contact with the bag to protect the bag appearance does not adhere to the heating block) → pressure roller pressing → bag mouth folding →Bag sewing machine: costura de bolsas exteriores
3.Parámetros técnicos
| 1 | Velocidad de sellado |
Entre 10 y 15 m/min *La capacidad de producción real varía según el tamaño del producto, el material de embalaje, las características del material, etc. |
| 2 | Potencia del bloque de calefacción | 0.5×8KW |
| 3 | Potencia de la máquina de sellado | 0.55KW |
| 4 | Potencia de la máquina de coser | 0.4KW |
| 5 | Potencia de limpieza de bolsas | 0.55KW (opcional) |
| 6 | Potencia total | Alrededor de 5.5KW |
| 7 | Tamaño del equipo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| 8 | Peso | Alrededor de 650 kg |
| 9 | Cabeza de máquina de sutura | El GS-7C |
| 10 | Método de plegado | En el extremo positivo |
| 11 | Altura de sellado | 800-1700 mm (desde el suelo) |
| 12 | Temperatura de sellado | 0 ∼ 400 °C |
| 13 | Aplicación | Bolsa de tejido (revestida), la película de PE dentro de la bolsa está sellada térmicamente y la bolsa exterior está bordeada y cosida. |
| 14 | Requisitos para las bolsas de embalaje |
1. El punto de fusión de la bolsa exterior es de 140°C-150°C, y el punto de fusión de la bolsa interior es de 100°C (la diferencia de temperatura entre las bolsas interior y exterior es de 30-50°C o más) 2La distancia entre el material y la parte superior de la boca de la bolsa no debe ser inferior a 250 mm. 3. Las partes superiores de la bolsa interior de PE y la bolsa exterior deben estar limpias y pegadas entre sí. |
4.Configuración eléctrica
| EE: No | Nombre | Marca del producto |
| 1 | Controladores programablesPLC | Schneider/Omron y sus subsidiarios |
| 2 | Conversor de frecuencia | Schneider/Omron y sus subsidiarios |
| 3 | Disminución | El Sr. Schneider |
| 4 | Cambiar la fuente de alimentación | El Sr. Schneider |
| 5 | Contactor de CA | El Sr. Schneider |
| 6 | Relay térmico | El Sr. Schneider |
| 7 | Relay intermedio | El Sr. Schneider |
| 8 | Sistema óptico electrónico | - ¿ Qué? |
| 9 | La válvula electromagnética | Festo/SMC |
| 10 | Motor de accionamiento térmico | El norte |
| 11 | Motor de accionamiento de la máquina de coser | El norte |
