Lugar de origen:
China.
Nombre de la marca:
JWIM
Número de modelo:
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:El THMáquina automática de llenado de pistón
1.Introducción

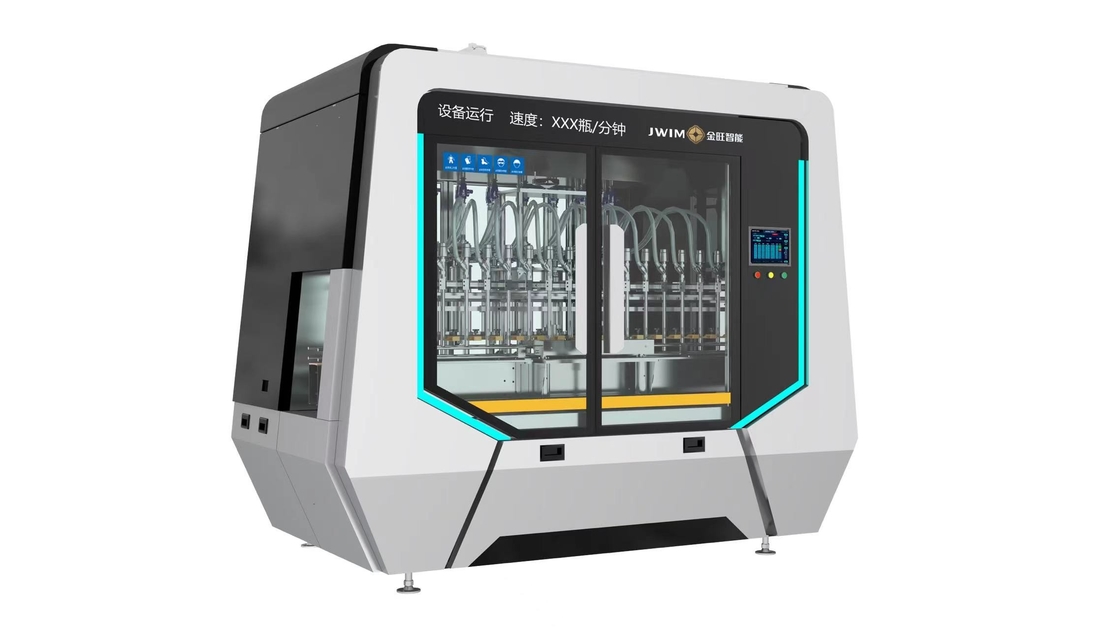

La máquina de llenado automático de pistón CCG1000-16TH es la última generación de máquina de llenado de volumen mejorada, que es adecuada para el embalaje de varios agentes de agua y productos de alta viscosidad.Toda la máquina es de estructura en línea, impulsado por un servomotor y un principio de llenado de medición de volumen, que permite una alta precisión de la dosificación de llenado.y toda la máquina es fácil de operarToda la máquina adopta el marco de arco, que es hermoso y generoso.Se selecciona un sistema de transmisión automática de datos de pesaje electrónico de alta precisión para que el ajuste de la dosis sea más conveniente y rápido..
2Parámetros técnicos
1 | Capacidad |
100 ml: ≤6500 BPH 500 ml≤4500 BPH 1000 ml:≤3000 BPH El tratamiento de la leche con agua de coco se realiza con una dosis de 100 ml: ≤6500 BPH *La capacidad varía según el producto, el tambor y las características del producto. |
2 | Tamaño del frasco aplicable |
Botella redonda: Φ40-95 mm Alturas: 80-230 mm
|
3 | Volumen de llenado |
50 a 1000 ml * El rango de llenado difiere de las características del producto y de la alimentación del producto. |
4 | Precisión de llenado |
± 1 g (50-200 ml) ± 1,5 g (200-500 ml) ± 2 g (1000 ml) *La precisión difiere según el producto, el tambor y las características del producto. |
5 | Altura de alimentación del producto | 2435 mm |
6 | Diámetro de alimentación del producto | DN40 |
7 | Diámetro de la boquilla de llenado | F18 mm |
8 | Diámetro de apertura en min | ≥ Φ22 mm |
9 | Presión del aire | 0.6-0.8MPa |
10 | Fuente de energía | ¥380V 50Hz/2,2KW |
11 | Dimensión externa | 2720 × 1630 × 2510 mm ((L × W × H) |
12 | Peso | Aproximadamente 1800 kg |
3.Asignación
- No, no es así. | Nombre | Marca del producto |
1 | PLC | El Sr. Schneider |
2 | Interfaz HMI | El Sr. Schneider |
3 | Las demás máquinas | El Sr. Schneider |
4 | Sistema de servicio | El Sr. Schneider |
5 | Sensor de recuento | Enfermo |
6 | Interruptor de proximidad | El Sr. Schneider |
7 | Interruptor de energía | El Sr. Schneider |
8 | Indicador de presión | El SMC |
9 | El cilindro | FTEP |
10 | Válvula de solenoide | FTEP |
11 | El botón | El Sr. Schneider |
12 | Luz de alarma | El Sr. Schneider |
13 | El interruptor de circuito | El Sr. Schneider |
4.1 Es ampliamente utilizado para el llenado automático de 50-1000 ml en agroquímicos, químicos, fertilizantes, productos de cuidado personal, petróleo y otras industrias afines.
4.2Toda la máquina adopta una apariencia de tren de alta velocidad, con visualización en tiempo real del estado de funcionamiento (datos), hermosa y elegante, fuerte sentido de la tecnología y de alto grado.
4.3La unidad de llenado utiliza una estructura de pistón apagado, puede descargar completamente el producto en el tanque, evitando efectivamente la contaminación cruzada.
4.4Jinwang utiliza el control PLC, el servomotor impulsa la estructura de elevación de la correa sincrónica + estable de doble tornillo operado para asegurarse de la alta precisión del movimiento del pistón y el llenado.El cinturón sincrónico adopta alambre de acero metálico incrustado que no se romperá.
4.5Las últimas piezas de sellado de PTFE mejoran la resistencia al desgaste y la vida útil, reduciendo el costo de mantenimiento.
4.6La máquina utiliza componentes de France Schneider, sistema de control central que es estable, seguro, ecológico y de bajo consumo de energía.
4.7El sistema de llenado adopta una válvula de asiento de ángulo de tres vías dedicada, cuerpo de válvula de acero inoxidable, fuerte resistencia a la corrosión, durabilidad y estándar industrial alemán.Tiene las ventajas de una estructura sencilla., funcionamiento estable, sellado confiable, sin fugas de producto durante mucho tiempo, ahorrando costos de mantenimiento.
4.8Cabezas de llenado de fundición SUS316, que pueden utilizarse durante mucho tiempo.
4.9La cabeza de llenado de ajuste rápido y equipado con marca de calibración, ajuste sin herramientas, conveniente y rápido.que sea conveniente de mantener y reparar.
4.10El motor impulsa las boquillas de llenado, la altura de la misma se puede ajustar en la pantalla táctil.
4.11 Sistema eléctrico de retroalimentación del peso de la balanza, el ajuste del volumen se puede hacer presionando una tecla en la pantalla táctil. (Función opcional)
4.12 Toda la máquina utiliza el marco de acero inoxidable 304 que tiene un efecto anticorrosión perfecto.La cubierta de acero inoxidable y la puerta de vidrio endurecida evitan que el aire sucio durante el llenado contamine el medio ambienteMientras tanto, la salida de escape de dimensiones Φ120 mm se reserva en la parte superior de las lanzas de llenado que se conectan a lasistema de corriente de aire inducidapara el gas de escape.
5Apoyo y servicios:
Nuestro soporte técnico y servicios para la máquina de llenado de plaguicidas están diseñados para proporcionar la asistencia más completa para nuestros clientes.Nuestro equipo de ingenieros y técnicos experimentados están disponibles para proporcionar asistencia con la instalación, servicios de mantenimiento, solución de problemas y reparación.
Ofrecemos formación interna sobre el funcionamiento y el mantenimiento de la máquina para garantizar que nuestros clientes puedan sacar el máximo provecho de su compra.Proporcionamos apoyo en línea a través de nuestro sitio web, que incluye preguntas frecuentes, manuales de productos y otros recursos útiles.
Si alguna vez tiene alguna pregunta o inquietud acerca de la máquina de llenado de pesticidas, nuestro equipo de expertos está disponible para ayudar.y nos esforzamos por proporcionar el mejor apoyo técnico y servicios posibles.
6Envasado y envío:
La máquina de llenado de plaguicidas se empaquetará en una caja de cartón para protegerla durante el envío.
