Lugar de origen:
China.
Nombre de la marca:
JWIM
Certificación:
CE,ISO
Número de modelo:
DXD-130D
DXD-130D Máquina automática de laminado y embalaje de películas horizontales
1. Introducción
Este equipo incluye liberación de película motorizada, formación de bolsas, sellado del fondo de las bolsas, sellado vertical, servo tirado de bolsas, corte, apertura y llenado de bolsas, transferencia de bolsas,Mecanismos de sellado de la parte superior de las bolsas y otrosLa acción coordinada de cada mecanismo es completada por las camas en el husillo accionadas por el motor, y la señal de posición es devuelta por el codificador en el husillo.Bajo el control programable de un PLC, realiza la función de laminado de película→formación de bolsas→fabricación de bolsas→ relleno→sellado→transporte del producto terminado y, finalmente, el cartonado o la carga de cajas se realiza con mano de obra.
La máquina tiene un diseño razonable y un aspecto novedoso, adopta el sellado de banda estándar, y el reemplazo de la máquina de llenado puede realizar el llenado automático de varios materiales como polvo,granulado, agente de suspensión, aceite emulsionante, agente de agua y así sucesivamente en esta máquina.La cubierta de plexiglás evita que el polvo se escape, que es más respetuoso con el medio ambiente y libre de contaminación.
2. Parámetros técnicos
1 | Capacidad |
50 g: 30-43 bolsas/min, 100 g: 30-40 bolsas/min *La capacidad real varía según el tamaño del producto, el material del envase, las características del material, etc. |
2 | Modelo de bolsas aplicable | Bolsa única |
3 | Tamaño de las bolsas aplicables |
Bolsa única: 70×100 mm (Mini), 140×180 mm (máximo) |
4 | Capacidad de embalaje |
Convencional: ≤ 100 ml (saco único) (la densidad específica del material > 0,5 puede aumentarse a 150 ml) * El rango de capacidad de llenado varía según las propiedades del material y el dispositivo de alimentación. |
5 | Precisión | ± 1% *Según las propiedades físicas de las materias primas y de los diferentes dispositivos de alimentación. |
6 | Tamaño de la película | Diámetro interno: Φ70-80 mm Diámetro exterior: ≤ Φ500 mm |
7 | Diámetro del tubo de eliminación de polvo | Φ59 mm |
8 | Fuente de alimentación | Tres fasesLas emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
9 | Consumo de aire | 840 L/min |
10 | Dimensión exterior | 2750 × 1000 × 1510 mm ((L × W × H) |
11 | Peso | Alrededor de 1000 kg. |
3.1Sistema operativo más simple y eficiente, sistema inteligente integrado, para que su operación sea más simple, una llave para completar.

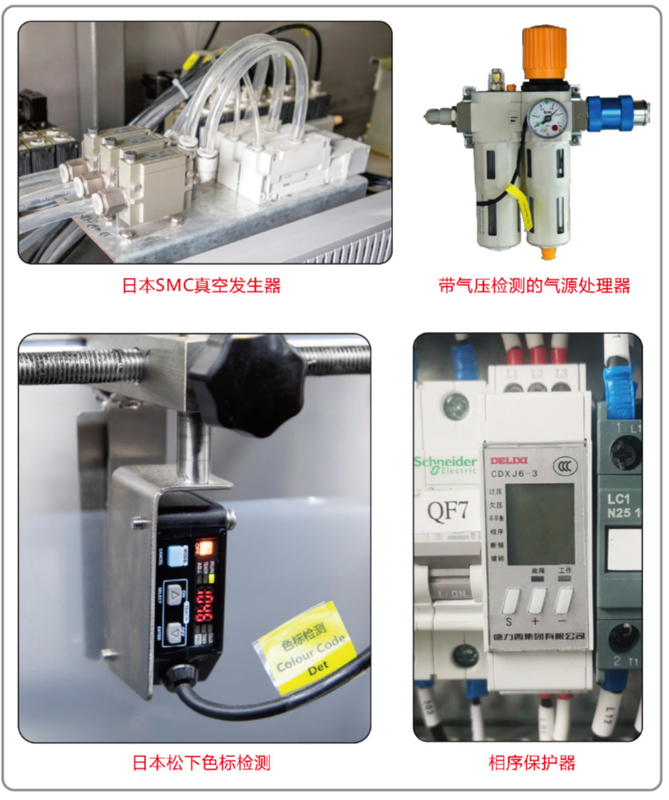

3.2Un entorno de producción más seguro.La configuración principal de toda la máquina adopta el sistema eléctrico Schneider (controlador programable por PLC, interfaz hombre-máquina, servosistema, convertidor de frecuencia, fuente de alimentación de conmutación, etc.),¿Cuál es más seguro?, más confiable, más eficiente, más respetuoso con el medio ambiente, y le trae una pérdida de energía más económica.
3.3Todo el marco de la máquina está hecho de acero inoxidable SUS304,que tiene una excelente resistencia a la corrosión; la cubierta de vidrio orgánico evita la fuga de polvo, lo que es más respetuoso con el medio ambiente y libre de contaminación.
3.4Todas las partes de las barras de conexión de esta máquina están hechas de fundiciones de acero inoxidable SUS304, que son fuertes y firmes sin deformación.que son fáciles de romper y de deformarse fácilmente
3.5Universalidad del dispositivo de llenado.El equipo tiene conectores reservados para polvo, agua, viscosidad, gránulos y otros dispositivos de llenado, y el software también está diseñado para ser reservado,para que el usuario solo necesite instalar los conectores al reemplazar el dispositivo de llenado, y luego llamar a la función en la pantalla táctil para usarlo.
3.6Control centralizado de las operacionesYo....La caja de control central está instalada en el centro del equipo, que es hermoso, generoso y conveniente para el funcionamiento y el mantenimiento,y los trabajadores no necesitan correr de un lado a otro durante la operación, lo que puede mejorar efectivamente la eficiencia del trabajo. Está equipado con una caja de botones de operación independiente que tiene las funciones de ajuste fino de la dosis y ajuste piloto,haciendo que la operación sea más conveniente.
3.7Reemplazo de película y dispositivo de captura de bolsas.Cuando se agota un rollo de película, no es necesario sacar el rollo de película restante del equipo, simplemente unirse con un nuevo rollo de película en este dispositivo y continuar,reducir la pérdida de materiales de embalaje. (Esta función es opcional.)
3.8Lágrima rómbica.Adopta un mecanismo de desgarro independiente, el cilindro impulsa el cortador para hacer un movimiento recíproco para lograr el efecto de desgarro, fácil de desgarrar y hermoso,y su efecto es mucho más allá de la rotura de bloques calientes, y hay un dispositivo de recogida de escombros en el dispositivo de desgarro. (Esta función es opcional)
